《TCP/IP詳解卷2：實現》筆記--ARP:地址解析協議

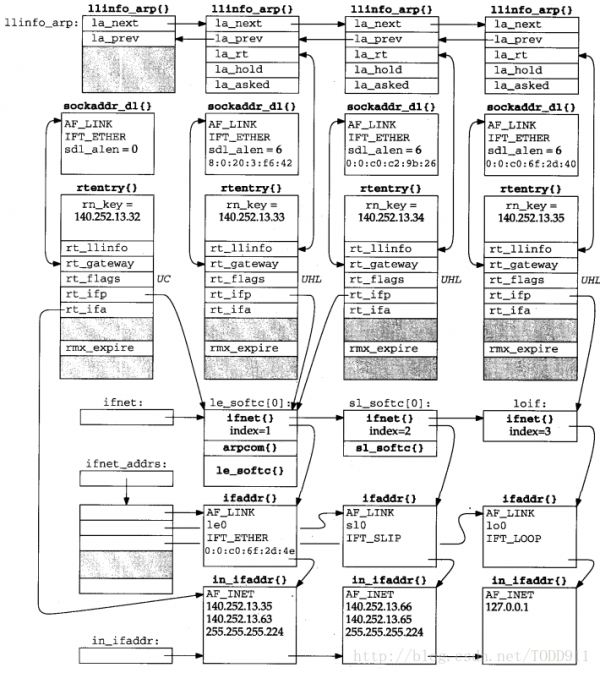

Net/3中ARP的實現是和路由表緊密關聯的，下圖顯示了我們描寫ARP要用到的1個例子。

下面，我們扼要概述圖中的有關要點。

1.llinfo_arp結構的雙向鏈表包括了每個ARP已知的硬件地址的少許信息。同名全局變量llinfo_arp是該鏈表的頭結點，圖中
沒有畫出第1位la_prev指針指向最后1項，最后1項的la_next指針指向第1項。該鏈表由ARP時鐘函數每一個5分鐘處理1次。

2.每個已知硬件地址的IP地址都對應1個路由表結點（rtentry結構）。llinfo_arp結構的la_rt指針成員用來指向相應的rtentry

結構，一樣地，rtentry結構的rt_llinfo指針成員指向llinfo_arp結構。

3.圖中的最左側第4個路由表結點則沒有llinfo_arp結構，該結點對應于本地以太網（140.252.13.32）的路由項。該結點的

rt_flags中設置了C比特，表明該結點是被用來復制成其他結點的。

4.rtentry結構中的rt_gateway指針成員指向1個sockaddr_dl結構變量。如果保存物理地址長度的結構sdl_alen成員為6，那末

sockaddr_dl結構就包括相應的硬件地址信息。

5.路由結點變量的rt_ifp成員的相應指針指向對應網絡裝備接口的ifnet結構。中間的兩個路由結點對應的是以太網上的其他主機，

這兩個結點都指向le_softc[0]。而右側的路由結點指向環回結構loif。由于rt_ifp.if_output指向輸出函數，所以目的為本地的數據

報被路由至環回接口。

6.每個路由結點還有指向相應的in_ifaddr結構的指針變量。

7.la_hold成員是指向mbuf鏈表的指針。當要想某個IP傳送數據報時，就需要廣播1個ARP要求。當內核等待ARP回答時，存

放該待發數據報的mbuf鏈的頭結點的地址信息就寄存在la_hold里。當收到ARP回答后，la_hold指向的mbuf鏈表中的IP數據

被發送出去。

8.路由表結點中rt_metric結構的變量rmx_expire寄存的是與對應ARP結點相干的定時信息，用來實現刪除超時ARP結點。

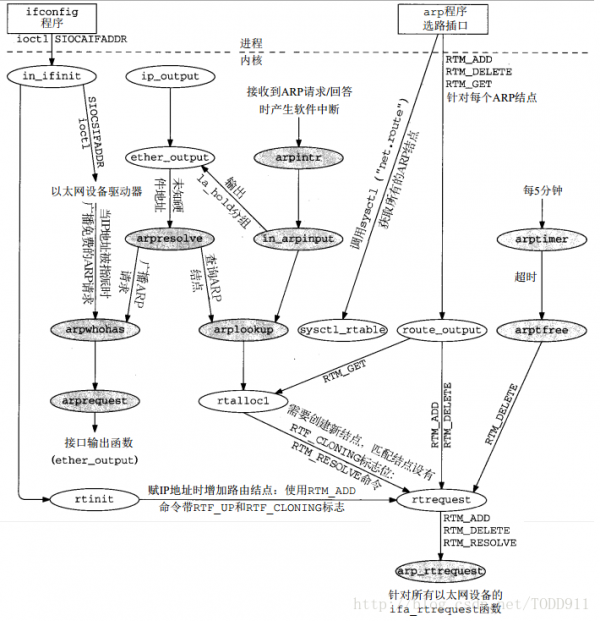

下圖顯示了ARP函數與其他內核函數的關系。

1.ARP結構

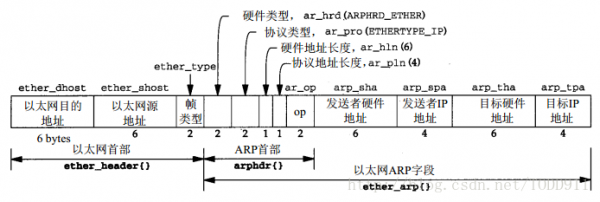

在以太網中傳送的ARP分組的格式以下圖所示：

結構ether_header定義了以太網幀首部；結構arphdr定義了其后的5個字段，其信息用于在任何類型的介質上傳送ARP要求

和回答；ether_arp結構除包括arphdr結構外，還包括源主機和目的主機的地址。

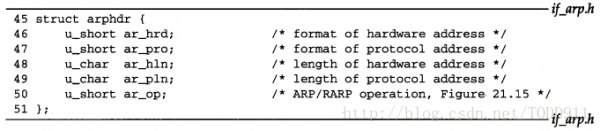

結構arphdr的定義以下圖所示：

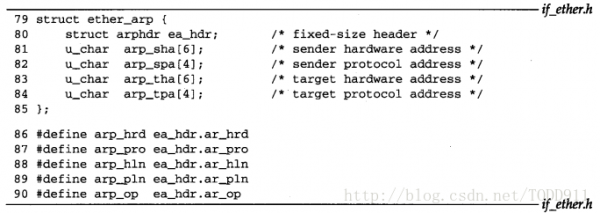

下圖顯示了ether_arp結構的定義，其中包括了arphdr結構、源主機和目的主機的IP地址和硬件地址。

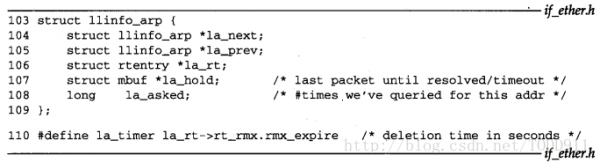

每一個ARP結點中，都有1個llinfo_arp結構，所有這些結構組成的鏈表的頭結點是作為全局變量分配的。我們常常把該鏈表

稱為ARP高速緩存。

該雙向鏈表的前兩項是由insque和remque兩個函數更新。

2.arpwhohas函數

arpwhohas函數通常由arpresolve調用，用于廣播1個ARP要求。它還可由每一個以太網裝備驅動程序調用，在將IP地址賦予

該裝備接口時主動發送1個地址聯編信息（SIOCSIFADDR），主動發送地址聯編信息不但可以檢測在以太網中是不是存在IP

地址沖突，并可使其他機器更新其相應信息（免費ARP）。arpwhohas只是簡單調用下arprequest函數。

3.arprequest函數

arprequest函數由arpwhohas函數調用，用于廣播1個ARP要求。該函數建立1個ARP分組，并將它傳送到接口的輸出函數。

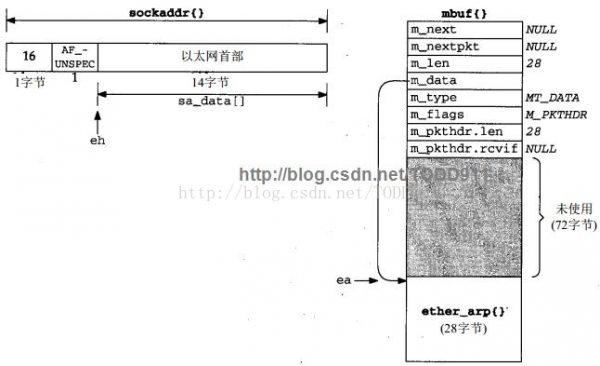

下圖顯示了該函數建立的兩個數據結構mbuf和sockaddr。另外還有兩個函數中用到的指針eh和ea。

函數的大概處理流程以下：

1.分配和初始化mbuf。分配1個分組數據首部的嗎mbuf，并對兩個長度字段賦值。

2.初始化指針。給ea和eh兩個指針賦值，并將ether_arp結構的值賦值為0。

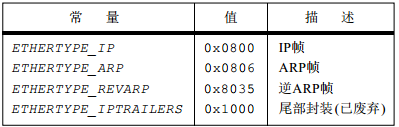

3.填充以太網幀首部。目的以太網地址設為以太網廣播地址，并將以太網幀類型設為ETHERTYPE_ARP。下圖顯示了不同

以太網幀類型字段的常量值。

4.填充ARP字段。填充ether_arp的所有字段，除ARP要求所要詢問的目的硬件地址。

5.填充sockaddr，并調用接口輸出函數。接口地址結構的sa_family成員的值設置為AP_UNSPEC，sa_number成員的值

設為16。調用接口輸出函數ether_output。

4.arpintr函數

當ether_input函數接收到幀類型字段為ETHERTYPE_ARP的以太網幀時，產生有限級為NETISR_ARP的軟件中斷，并將

該幀關在ARP輸入隊列arpintrq的后面。當內核處理該軟件中斷時，調用arpintr函數。

函數的大概處理流程是：

只有當幀的硬件類型指明為以太網地址，并且幀的長度大于或等于arphdr結構的長度加上兩個硬件地址和兩個協議地址的

長度時，該幀才能被處理。如果協議地址的類型是ETHERTYPE_IP或ETHERTYPE_IPTRAILERS時，調用in_arpinput函數，

否則該幀被拋棄。

5.in_arpinput函數

該函數由arpintr調用，用于處理接收到的ARP要求/回答。ARP本身的概念比較簡單，但是加上許多規則后，實現就比較

復雜，下面來看下兩種典型的情況。

1.如果收到了1個針對本機IP地址的要求，則發送1個回答。這是1種普遍情況，很明顯，我們將繼續從那個主機收到

數據報，隨后也會向它回送報文。所以，如果我們還沒有對應它的ARP結點，就應當添加1個ARP結點，由于這時候我們

已知道對方的IP地址和硬件地址。

2.如果收到1個ARP回答，那末此時ARP結點是完全的，因此就知道了對方的硬件地址，該地址寄存sockaddr_dl結構中，

所有發往該地址的數據被將被發送。

3.如果其他主機發送1個ARP要求或回答，其中發送方的IP地址與本機相同，那末肯定有1個主機配置有誤，Net/3將檢測

到該過失，并向管理員等級1個報文。

4.如果主機收到來自其他主機的要求或回答，對應的ARP結點早已存在，但硬件地址發送了變化，那末ARP結點將被更新。

5.主機可以被配置成代理ARPhttp://www.vxbq.cn/server/，這類情況下，主機可以代其他主機響應ARP要求，在回答中提供其他主機的硬件地址。

代理ARP回答中對應目的硬件地址的主機必須能夠把IP數據報發至ARP要求中指定的目的地址。

該函數的大概流程以下：

1.查找匹配的接口和IP地址。搜索本機的Internet地址鏈表（in_ifaddr結構的鏈表）。要記住1個接口可以有多個IP地址。

2.驗證發送方的硬件地址。如果發送方的硬件地址等于本機接口的硬件地址。那是由于收到了本機發送的要求，疏忽該分組。

如果發送方的硬件地址等于以太網的廣播地址，說明出錯了。記錄該過失，并拋棄該分組。

3.檢查發送方IP地址。如果發送方IP地址等于本本機正在使用的1個IP地址，在本機系統配置出了過失。

4.在路由表中搜索與發送方IP地址匹配的結點。arplookup函數在ARP高速緩存中查找符合發送方的IP地址。當ARP分組中

目的地址就是本機，總是要穿件ARP結點的。

5.更新已有結點或填充新的結點。只有當以下3個條件為真時，語句才履行：

a.找到1個已有的ARP結點或成功創建1個新的ARP結點。

b.ARP結點指向1個路由表結點。

c.路由表結點的re_gateway字段指向1個sockaddr_dl結構。

6.檢查發送方硬件地址是不是已改變。如果已改變，則記錄發送方硬件地址，更新最近解析的ARP結點。

7.如果是該ARP操作不是要求，那末拋棄接收到的分組。

8.產生1個對應于ARP要求的回答。只有當以下兩種情況時才會產生ARP回答：

a.本機就是該要求所要查找的目的主機。

b.本機是該要求所要查找的目的主機的ARP代理http://www.vxbq.cn/server/。

9.用以太網幀首部填充sockaddr。

10.將ARP回答傳送至接口輸出函數，并返回。

6.ARP定時器函數

ARP結點1般是動態的，需要時創建，超時時自動刪除。也允許管理員創建永久性結點。

arp_rtrequest函數使arptimer函數第1次被調用，隨后arptimer每隔5分鐘使自己被調用1次。arptimer查看ARP結點鏈表

中的每個結點，如果不是1個永久結點，而且時間已超時，那末arptfree就刪除該結點。

7.arpresolve函數

ether_output函數調用arpresolve函數以取得對應某個IP地址的以太網地址。arpresolve函數利用llinfo_arp結構的la_hold

成員指針“保持”待發IP數據報，并發送1個ARP要求，收到ARP回答后，再將保持的IP數據報發送出去。

ARPresolve應避免ARP洪泛，也就是說，它不應在還沒有收到ARP回答時高速重復發送ARP要求，出現這類情況主要有兩個

緣由，第1，有多個IP數據報要發往同1個還沒有解析硬件地址的主機；第2，1個IP數據報的每一個分片都會作為獨立分組

調用ether_output。

Net/3采取以下方法來避免ARP泛洪。

1.Net/3不在同1秒內發送多個對應同1目的地的ARP要求。

2.如果在連續5個ARP要求（也就是5秒鐘）后還沒有收到回答，路由結點的RTF_REJECT標志置1，實現設為往后的20秒。

這會使ether_output在20秒內謝絕發往該目的地址的IP數據報。

3.20秒后，arpresolve會繼續發送該目的主機的ARP要求。

8.arplookup函數

arplookup函數調用選路函數rtalloc1在Internet路由表中查找ARP結點，我們已看到過3次調用arplookup的情況：

1.在in_arpinput中，在接收到ARP分組后，對應源IP地址查找或創建1個ARP結點。

2.在in_arpinput中，接收到ARP要求后，查看是不是存在目的硬件地址的代理ARP結點。

4.在arpresolve中，查找或創建1個對應待發送數據報IP地址的ARP結點。

如果arplookup履行成功，則返回1個指向對應llinfo_arp結構的指針，否則返回1個空指針。

9.arp_rtrequest函數
