TCP/IP數據包格式詳解-包括數據鏈路層的頭部

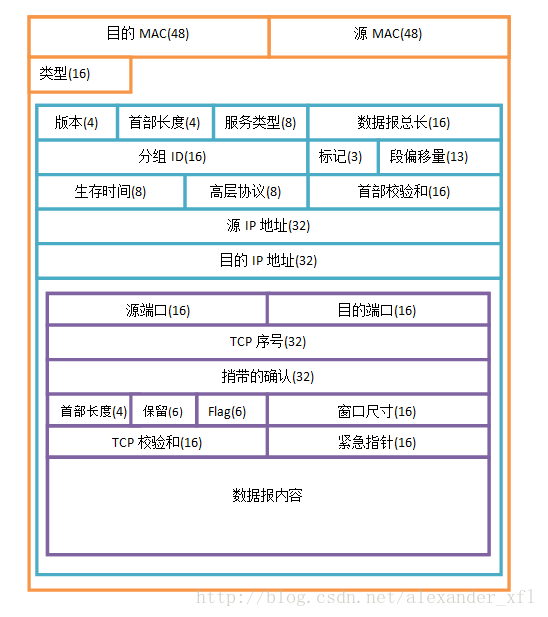

圖中括號中的數字代表的是當前域所占的空間大小，單位是bit位。

黃色的是數據鏈路層的頭部，1共14字節

綠色的部份是IP頭部，1般是20字節

紫色部份是TCP頭部，1般是20字節

最內部的是數據包內容

黃色部份：鏈路層

目的MAC：當前step目的主機的mac地址

源MAC：當前step的源主機的mac地址

類型：指定網絡層所用的協議類型，通常是IP協議，0x0800

綠色部份：網絡層，這里用的是IP包頭格式

版本：記錄數據報屬于哪個版本的協議，如IPv4或IPv6

首部長度：指明IP頭部長度，單位是字，也就是兩個字節。該域的值最小為5，就是標準的頭部長度；最大為15，表明有擴大部份。

服務類型：用來辨別不同服務的需要

數據報總長：包括IP頭部的數據報的總長度。注意，這里不包括鏈路層的頭部，目前最大值是65535字節。

分組ID：這個域的作用是當1個大的數據報被拆分時，拆分成的小的數據段的這個域都是1樣的。

標記：共3個bit，第1個未使用；第2個DF(Don’t Fragment)，設置成1表示這個數據包不能被分割，這個是針對路由器的1條指令；第3個MF(MoreFragment)，如果1個數據包被分割了，那末除最后1個分段之外的所有分段都必須設置為1，用來表示后面還有更多的分段沒有到達，最后1個設置為0，用來表示分割的段全部到達。

段偏移量：這個域有13bit，也就是每個數據報最多有8192個分段。每個分段的長度必須是8字節的倍數，也就是說8字節是分段的基本單位，固然分組的最后1個段不做限制。這樣最大的數據報長度為8*8192=65536字節，比目前限制的最大數據報長度還多1，能夠滿足對網絡中所有數據報傳送的需求。

生存時間：這是1個生存期計數器，最大為255s，但是實際上使用的時候用作跳數計數器，當值為0時數據報被拋棄，用來避免1個數據報太久的逗留在網絡中。

高層協議：這里和鏈路層的類型作用相同，用來表示更高層的協議，這個數據報里是TCP

首部校驗和：IP頭部的校驗和

源IP地址：數據報來源主機的IP地址

目的IP地址：數據報目的主機的IP地址

紫色部份：傳輸層，這里用的是TCP協議

源端口號：數據報來源主機的端口號

目的端口號：數據報目的主機的端口號

注意：源IP地址，目的IP地址，源端口號，目的端口號這4個字段唯1的肯定了1個TCP鏈接。

TCP序號(sq)：發送的TCP的序號，從0開始，實際中這個值就是發送的數據報中內容的字節數，比如我發送的第1個報中sq=0，數據報內容20字節，那末下1個數據報的sq就應當是21。

捎帶的確認(ack)：確認收到上1個數據報，然后act的值是指定自己想要收到的下1個數據報的sq，比如我收到1個數據報的sq=0，數據報內容20字節，那末我的ack就應當是21，用來標明我sq=0，內容為20字節的數據報已收到，我接下來期望收到的是sq=21的數據報。

首部長度：和IP頭部的長度域類似，這個域用來標明TCP頭部的長度，單位也是字。

保存：6bit未使用的域

Flag：從左到右，[URG|ACK|PSH|RST|SYN|FIN]

ACK設置為1表示前面的確認（ack）是有效的，否則前面的確認應被疏忽。

PSH表示要求對方在接到數據后立即要求遞交給利用程序，而不是緩沖起來直到緩沖區收滿為止。
