LIVE555研究之五：RTPServer（二）

                                     LIVE555研究之五：RTPServer（二）

     接上文，main函數的幾行代碼創建了RTSPServer類的子類DynamicRTSPServer對象。RTPServer類是服務器類的基類，DynamicRTSPServer代表具體的服務器子類。我們今天介紹的服務器程序就是基于該類實現的。

     在創建DynamicRTSPServer時傳入了值為554的端口號。這是因為RTSP默認端口號為554,與http默認使用80端口是一樣的。

      DynamicRTSPServer

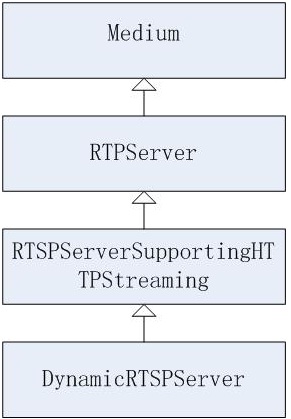

        繼承關系：

    Medium是很多類的基類。內部定義了指向環境類的引用和一個char類型媒體名稱。并定義了按照媒體名稱，查找對應媒體的成員函數lookupByName。由于MediaSink、MediaSouce、MediaSession、RTSPClient、RTPServer均繼承自該類，因此在Medium中定義了很多判斷該類是哪個媒體類型的函數：

     Medium中的實現均是返回false。在對應的子類中均會重定義對應函數，并返回true。

TaskToken fNextTask用來保存延遲任務的ID。保存的任務ID用于被重新調度，或者在該媒體對象被銷毀時從延遲隊列中取消調度。

       RTPServer類是服務器類的基類，代表了服務器對象。在整個服務器運行期間，該對象一直存在。

定義了以下成員變量：

       從其成員變量可以看到RTPServer中維護了ServerMediaSession對象、ClientConnection、ClientSession對象的HashTable。

       ServerMediaSessionSession對應服務器端一個媒體文件，當客戶端請求多個媒體文件時，RTPServer內會維護對應的多個ServerMediaSession對象。ServerMediaSession對象通過媒體文件名進行標識，如客戶端請求a.264文件，則服務器就會在保存ServerMediaSession的HashTable中搜索對應文件名為a.264的ServerMediaSession。如未找到，則說明還未為該媒體文件創建對應的ServerMediaSession。并創建一個新的ServerMediaSession與媒體文件名關聯后添加到HashTable。

       lookupServerMediaSession用于在map中搜索對應媒體文件名對應的ServerMediaSession。

       以上三個成員函數分別用來添加、查詢和刪除對應ServerMediaSession項。

       removeServerMediaSession被調用后，在RTPServer中維護的fServerMediaSession的HashTable中，該ServerMediaSession會被刪除。但是對應的ServerMediaSession對象并不一定會被釋放。因為此時其他客戶端還有可能在使用該媒體文件。只有當其他客戶端都釋放了對該媒體文件的引用后，該對象才會被釋放。

       closeAllClientSessionsForServerMediaSession用于刪除所有客戶端對某一個媒體文件的引用。

       deleteServerMediaSession在從fServerMediaSession中刪除對應項目時同時也會刪除所有客戶端的引用，此后該對象的引用計數為0可以被安全釋放。

       在removeServerMediaSession時會檢查引用計數，只有當引用計數為0時該對象才會被釋放。

ClientConnection對象

       ClientConnection對象定義在RTPServer內部，為其內部類。主要用于和客戶端的通信。當有新的客戶端連接到服務器時，會新建ClientConnection對象。其內部定義了發送、接收socket以及發送和接收緩沖區，并對客戶端的命令進行處理和回應。

 void handleRequestBytes(int newBytesRead);

       用于處理客戶端命令，在對RTSP命令進行分析后，提取出各種信息，然后進行分流處理。

       對于OPTIONS、DESCRIBE、命令不支持、命令有誤等其他錯誤命令的響應會直接在ClientConnection中進行處理。     而對于SETUP、PLAY、PAUSE、TERARDOWN等命令會傳遞到ClientSession中進行處理。

以下為分流代碼：

       ClientSession對象會在客戶端請求SETUP命令時在ClientConnection中創建，并分配一個ClientSessionID。對于SETUP之前和對一些出錯處理命令會在ClientConnection中進行響應。

       ClientConnection維護了RTPServer的指針，可以在新建ClientSession對象后將其加入到RTPServer維護的fClientSessions中。

ClientSession中定義的成員：

       ClientSession也維護了對RTPServer的引用。同時也保存了指向ServerMediaSession的指針。在對SETUP的響應中，有這樣一句話：

     由此我們知道按照目前的實現，每個clientSession只能對應一個ServerMediaSession。即每個客戶端只能請求一個媒體文件，不能同時請求兩個媒體文件。如果需要同時支持多個媒體文件，就需要在ClientSession中維護一個ServerMediaSession集合。

ClientSession的noteLiveness用于客戶端保活。其內部實現如下：
void RTSPServer::RTSPClientSession::noteLiveness()

       上述代碼向調度器請求重新調度一個延遲任務，在fReclamationTestSeconds后會調用livenessTimeoutTask。其實現很簡單僅僅刪除自身。

       當服務器收到對應客戶端的RR包時會調用noteLiveness，重新計時。

       fReclamationTestSeconds在RTPServer構造時傳入，默認為65s。表示如65s內未收到客戶端RTCP包即認為客戶端已斷開。

       如果在fReclamationTestSeconds的時間內再次調用noteLiveness，則該延遲任務會被設置成新的時間，原來的調度不再起作用。

      fStreamStates指向一個動態分配的數組。fNumStreamStates表示該數組包含的元素個數。

     ServerMediaSession代表一個track（媒體流）。streamToken是void*類型的指針，但它指向StreamState類的對象。StreamState對象代表一個真正流動起來的數據流。這個流從XXXXFileSouce流向RTPSink。

     可以看到一個ServerMediaSubSession對應一個StreamState。但ServerMediaSubSession對應一個靜態的流，可以被多個客戶端重用。如：多個客戶端可能會請求同一個媒體文件中的track。StreamState代表一個動態的流。

ServerMediaSession

         ServerMediaSession代表服務器端一個媒體文件。

其成員如下：

      可以看到其主要成員為fSubsessionsHead、fSubsessionsTail。代表該媒體文件中的多個媒體流track。fStreamName為該媒體文件名。fDescritionSDPString代表SDP字符串。用于在客戶端發送DESCRIBE命令時返回給客戶端。

       fReferenceCount為引用計數。當將fDeleteWhenUnreferenced設置為true，且引用計數為0時，ServerMediaSession會被釋放。該值在構造函數中默認賦值為false。即所有ServerMediaSession即使不存在被客戶端引用時，也不會被釋放。對于長時間運行的服務器程序將會出現內存消耗耗盡的情況。解決方案就是在構造時將fDeleteWhenUnreferenced的默認值賦值為true。

       其他成員函數是用來操縱MediaSubSession。

MediaSubSession

       如果一個媒體文件中既包含音頻流又包含視頻流，我們稱這個媒體文件中包含兩個track。每個track對應一個ServerMediaSubsession。

    fParentSession指向該MediaSubSession所屬的ServerMediaSession。

fNext指向下一個同屬于一個ServerMediaSession的ServerMediaSubsession。如果只包含一個媒體流，則fNext指針為NULL。

    fTrackNumber為track號。在客戶端發送DESCRIBE命令時，服務器端會為每個媒體流分配一個TrackID。

    fTrackId 為字符串指針，該字符串由”track”和fTrackNumber拼接而成。如track1、track2。

    ServerMediaSubsession中僅僅定義了空的接口，具體實現均放在其子類。

OnDemandServerMediaSubsession

    HashTable* fDestinationsHashTable; 存儲sessionID和Destinations的映射。

    Destinations為目的地址。每個ClientSession在HashTable中都有與自己對應的項。

    Destinations可以維護一對RTP和RTCP的端口和地址信息。

StreamState

    前面說過StreamState代表一個真正流動的流，現在讓我們看下StreamState的究竟實現了什么功能。

      fMaster為對OnDemandServerMediaSubsession或其子類的引用。

      fReferenceCount為引用計數。

     fServerRTPPort為RTP端口

     fServerRTCPPort為RTCP端口

     fRTPSink抽象Sink類。

     fMediaSource為Souce基類。

    可以看到StreamState既維護了Sink，又維護了Souce。其實在StreamState

     GroupSock主要用于處理組播，但也可以處理單播。

     Groupsock* fRTPgs和   Groupsock* fRTCPgs為RTP和RTCP的地址，用于向RTP和RTCP端口發送數據。

RTCPInstance

    RTCPInsance是對RTCP通信的封裝。RTCP的功能是統計包的收發，為流量統計提供依據。由于其封裝的比較完整，因此RTCPInstance與其他類間的關系不是那么緊密。
