實例介紹Cocos2d-x物理引擎：碰撞檢測
來源：程序員人生 發布時間：2014-10-10 08:00:00 閱讀次數：2672次
碰撞檢測是使用物理引擎的一個重要目的，使用物理引擎可以進行精確的碰撞檢測，而且執行的效率也很高。

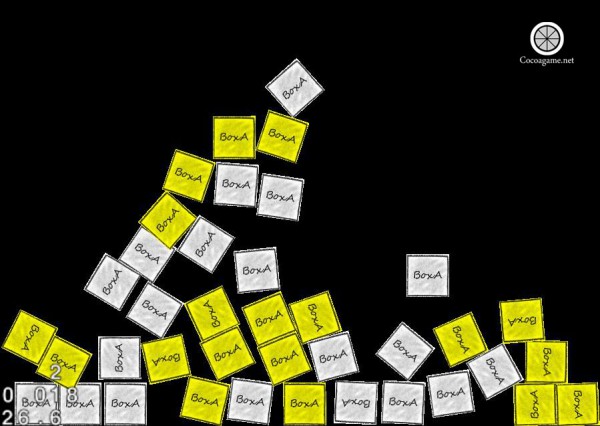

在Cocos2d-x 3.x中使用事件派發機制管理碰撞事件，EventListenerPhysicsContact是碰撞事件監聽器。碰撞檢測相關的API我們?cè)谇懊嬉还?jié)介紹過了，下面通過一個實例介紹碰撞檢測的實現。這個實例的運行后的場景如圖所示，當場景啟動后，玩家可以觸摸點擊屏幕，每次觸摸時候，就會在觸摸點生成一個新的精靈，精靈的運行是自由落體運動。當這些精靈之間發生接觸時候，它們的顏色被設置為黃色，分離后顏色又恢復到原來狀態了。
檢測碰撞實例
本實例涉及到物理引擎中物體之間的檢測碰撞，當兩個物體接觸到兩個物體分離過程中，會發生一些事件，我們可以通過注冊監聽器EventListenerPhysicsContact來響應這些事件。
首先看一下看HelloWorldScene.h文件，它的代碼如下：
#ifndef __HELLOWORLD_SCENE_H__
#define __HELLOWORLD_SCENE_H__
#include "cocos2d.h"
USING_NS_CC;
class HelloWorld : public cocos2d::Layer
{
public:
static cocos2d::Scene* createScene();
virtual bool init();
virtual bool onTouchBegan(cocos2d::Touch* touch, cocos2d::Event* event);
virtual void onEnter();
virtual void onExit();
CREATE_FUNC(HelloWorld);
void addNewSpriteAtPosition(Vec2 p);
};
#endif // __HELLOWORLD_SCENE_H__
上述代碼聲明了onEnter和onExit函數，用來處理層進入和退出回調函數。我們會在onEnter函數注冊EventListenerPhysicsContact監聽器，以便于響應碰撞檢測事件，在onExit函數中注銷這些監聽器。
HelloWorldScene.cpp中創建物理世界和指定世界的邊界語句是在HelloWorld::createScene()和HelloWorld::init()函數中，這兩個函數類似于上一節的HelloPhysicsWorld實例，這里不再解釋這些函數代碼了。
HelloWorldScene.cpp中與碰撞檢測相關的代碼是在onEnter和onExit函數中，代碼如下：
void HelloWorld::onEnter()
{
Layer::onEnter();
auto listener = EventListenerPhysicsContact::create();
listener->onContactBegin = [](PhysicsContact& contact) ①
{
auto spriteA = (Sprite*)contact.getShapeA()->getBody()->getNode(); ②
auto spriteB = (Sprite*)contact.getShapeB()->getBody()->getNode(); ③
if (spriteA && spriteA->getTag() == 1
&& spriteB && spriteB->getTag() == 1) ④
{
spriteA->setColor(Color3B::YELLOW);
spriteB->setColor(Color3B::YELLOW);
}
log("onContactBegin");
return true;
};
listener->onContactPreSolve = [] (PhysicsContact& contact,
PhysicsContactPreSolve& solve) { ⑤
log("onContactPreSolve");
return true;
};
listener->onContactPostSolve = [] (PhysicsContact& contact,
const PhysicsContactPostSolve& solve) ⑥
log("onContactPostSolve");
};
listener->onContactSeperate = [](PhysicsContact& contact) { ⑦
auto spriteA = (Sprite*)contact.getShapeA()->getBody()->getNode();
auto spriteB = (Sprite*)contact.getShapeB()->getBody()->getNode();
if (spriteA && spriteA->getTag() == 1
&& spriteB && spriteB->getTag() == 1)
{
spriteA->setColor(Color3B::WHITE);
spriteB->setColor(Color3B::WHITE);
}
log("onContactSeperate");
};
Director::getInstance()->getEventDispatcher()->
addEventListenerWithFixedPriority(listener,1); ⑧
}
void HelloWorld::onExit()
{
Layer::onExit();
log("HelloWorld onExit");
Director::getInstance()->getEventDispatcher()->removeAllEventListeners(); ⑨
}
上述代碼的onEnter()函數是進入場景時候回調的函數，我們可以在這里通過auto listener = EventListenerPhysicsContact::create()語句創建物體碰撞檢測事件監聽器對象。接下來通過第①、⑥、⑤、⑦行使用Lambda表達式定義了事件處理的匿名函數。
代碼第②和第③行是從接觸點中取出互相接觸的兩個節點對象，它的取值過程有點復雜，首先接觸點使用getShapeA()和getShapeB()函數獲得物體形狀，在通過形狀的getBody()函數獲得物體，通過物體的getNode()函數獲得與形狀相關的節點對象。第④行代碼是進行判斷，判斷從接觸點取出的節點對象是否存在，并且判斷是否tag屬性為1。
上面代碼第⑧行addEventListenerWithFixedPriority是指定固定的事件優先級注冊監聽器，事件優先級決定事件響應的優先級別，值越小優先級越高。
代碼第⑨行是在退出層回調函數onExit()中注銷所有的監聽事件。
HelloWorldScene.cpp中還有onTouchBegan和addNewSpriteAtPosition兩個函數，它們的代碼如下。
bool HelloWorld::onTouchBegan(Touch* touch, Event* event)
{
Vec2 location = touch->getLocation();
addNewSpriteAtPosition(location);
return false;
}
void HelloWorld::addNewSpriteAtPosition(Vec2 p)
{
auto sp = Sprite::create("BoxA2.png");
sp->setTag(1);
auto body = PhysicsBody::createBox(sp->getContentSize());
body->setContactTestBitmask(0xFFFFFFFF); ①
sp->setPhysicsBody(body);
sp->setPosition(p);
this->addChild(sp);
}
這兩個函數的代碼與上一節介紹的實例基本一致，但是需要注意的是我們?cè)诘冖傩刑砑恿薭ody->setContactTestBitmask(0xFFFFFFFF)代碼，它的作用是設置物體接觸時候能否觸發EventListenerPhysicsContact中定義的碰撞檢測事件。如果兩個物體的接觸測試掩碼（ContactTestBitmask）執行“邏輯與”運算，如果結果為非零值，表明這兩個物體會觸發碰撞檢測事件。默認值是0x00000000，表示清除所有掩碼位，0xFFFFFFFF表示所有掩碼位都設置為1。
假設有三個物體（body1、body2和body3），設置接觸測試掩碼如下：
body1->setContactTestBitmask (0x01);
//0001
body2->setContactTestBitmask (0x03);
//0011
body3>setContactTestBitmask (0x02);
//0010
那么body1和body2，以及body2和body3是可以觸發EventListenerPhysicsContact的碰撞檢測事件的，而body1和body3是不能的。
另外，除了接觸測試掩碼（ContactTestBitmask）外，物理引擎中還定義了類別掩碼（CategoryBitmask）和碰撞掩碼（CollisionBitmask），它們的作用是當兩個物體接觸時候是否發生“碰撞反應”，“碰撞反應”會表現為一個物體受到另外物體的碰撞，而改變運動方向。由于兩個物體是“剛體”，在碰撞的時候兩個物體不會交叉。
那么類別掩碼（CategoryBitmask）與碰撞掩碼（CollisionBitmask）究竟是什么呢？
1、類別掩碼
定義了一個物體所屬類別，每一個物體在場景中能被分配到多達32個不同的類別。通過body->setCategoryBitmask(int bitmask)函數設置類別掩碼。
2、碰撞掩碼
當兩個物體相互接觸時，該物體的碰撞掩碼與另一個物體的類別掩碼執行“邏輯與”運算，如果結果為非零值，該物體能夠?qū)α硪粋€(gè)物體的碰撞發生反應。通過body->setCollisionBitmask(int bitmask) 函數設置的碰撞掩碼。
綜上所述，類別掩碼（CategoryBitmask）與碰撞掩碼（CollisionBitmask）決定了物體能否發生“碰撞反應”。而接觸測試掩碼（ContactTestBitmask）的設置，能夠檢測是否發生接觸發生，并且觸發EventListenerPhysicsContact監聽事件。 接觸測試掩碼與類別掩碼和碰撞掩碼沒有什么關聯。
假設有三個物體（body1、body2和body3），它們?cè)O(shè)置如下：
body1->setCategoryBitmask(0x01); //0001
body1->setCollisionBitmask(0x03); //0011
body2->setCategoryBitmask(0x02); //0010
body2->setCollisionBitmask(0x01); //0001
body3->setCategoryBitmask(0x04); //0100
body3->setCollisionBitmask(0x06); //0110
body1和 body1之間、body1和 body2、body3和 body3能夠互相發生碰撞反應，body1和body3不能發生碰撞反應。box 2不能對box3的碰撞發生反應，但box 3能夠?qū)ox2的碰撞發生反應。
