設計模式之UML類圖

         本文是自己學習所做筆記，歡迎轉載，但請注明出處：http://blog.csdn.net/jesson20121020

       之前，在工廠方法模式中畫的圖，不是很嚴格的符合UML類圖，所以今天特地看了一下UML類圖，下面內容大部分摘自“大話設計模式”。

UML的基本圖示法

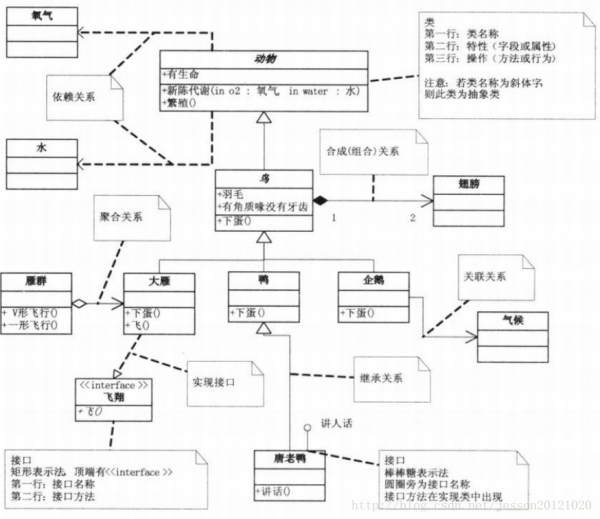

 UML類圖圖示樣例

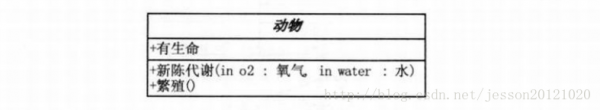

     類圖：

        如上圖，矩形框就代表一個類（Class）。分三層，第一層顯示類的名稱，如果是抽象類，則就用斜體顯示。第二層是為類的特性，通常就是字段和屬性。第三層是類的操作，通常是方法或行為。注意前面的的符號，‘＋‘表示public，‘－’表示private，'#'表示protected。

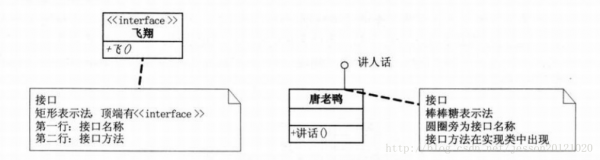

      接口圖：

         接口圖有兩種表示方法，一種是和類圖一樣，用矩形框（上圖左），而與類圖的區別主要是頂端有<<interface>>顯示，第一行是接口名稱，第二行是接口方法。還有另一種表示接口的方法，俗稱棒棒糖表示法（上圖右），用圓圈表示，并且圓圈旁邊是接口名稱，而接口的方法，則在實現類中出現。

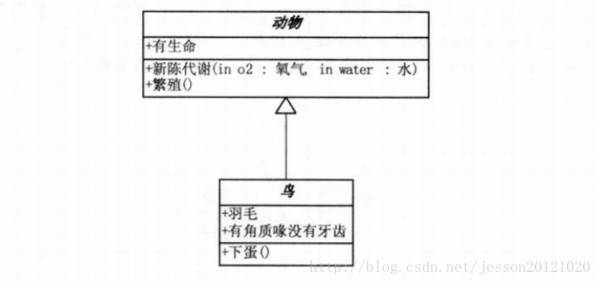

      繼承關系：

           如上所示，繼承關系用空心的三角形＋實線來表示。

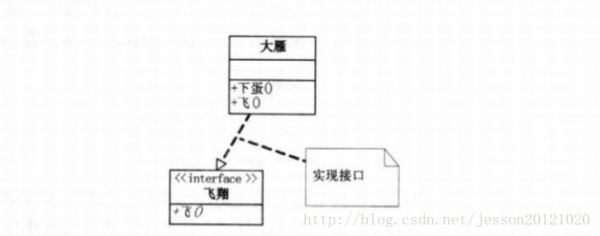

      接口關系：

          如上，實現接口用空心的三角形＋虛線表示。

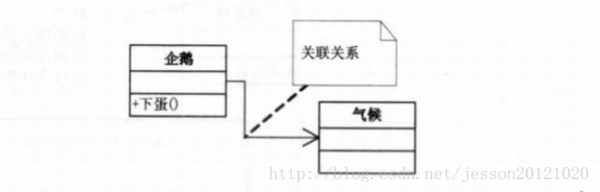

     關聯關系：

        企鵝是很特別的鳥，會游不會飛，更重要的是，它與氣候有很大關系，我們不去討論為什么北極沒有企鵝，為什么它們要每年長途跋涉。總之，企鵝需要“知道”氣候的變化，需要“了解”氣候規律。當一個類“知道”另一個類時，可以用關聯（association）。關聯關系用實線箭頭來表示。

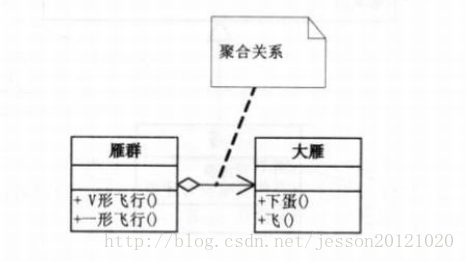

      聚合關系：

          大雁是群居動物，每只大雁都是屬于一個雁群，一個雁群可以有多只大雁。所以它們之間就滿足聚合（Aggregation）關系。聚合表示一種弱的“擁有”關系，體現的是A對象可以包含B對象，但B對象不是A對象的一部分。聚合關系用空心的菱形＋實線箭頭來表示。

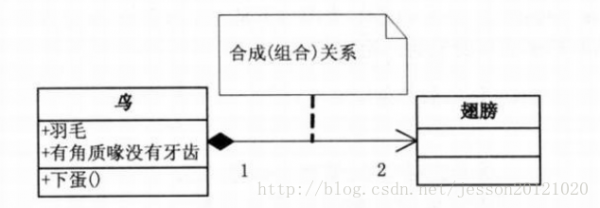

      合成關系：

           合成關系是一種強的“擁有”關系，體現了嚴格的部分和整體的關系，部分和整體的生命周期一樣。在這里，鳥和其翅膀就是合成關系，因為它們是部分與整體的關系，并且翅膀和鳥的生命周期是相同的。合成關系用實心的菱形＋實線箭頭來表示。另外，還可以注意到連線的兩端各有一個數字“1”和“2”,這被稱為基數，表明這一端的類可以有幾個實例，很顯然，一個鳥應該有兩只翅膀，如果有一個類可能有無數個實例，則就用“n”來表示，另外，關聯關系，聚合關系也可以有基數的。

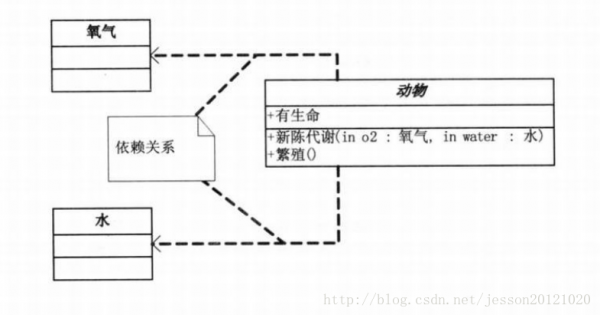

        依賴關系：

         動物幾大特征，比如有新陳代謝，能繁殖。而動物要有生命力，需要氧氣，水及食物等。也就是說，動物依賴于氧氣和水，他們之間是依賴關系（Dependency），用虛線箭頭來表示。
