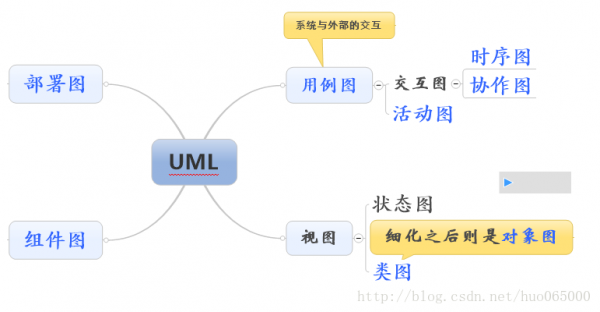

為什么把時序圖，協作圖，活動圖三種放在用例圖一起呢？其實你仔細分析一下這三種圖就會發現都是圍繞“用戶”來生成的。

        首先用例圖，從字面分析就是用戶需要看的圖的舉例（僅限自己的理解）

        協作圖和時序圖其實也就是一個意思，就是表達一組對象進行互相進行消息傳遞的的整個過程，不管怎樣他都是需要一個“用戶”來參與的。

        對于視圖的理解，其實這兩種圖最能直接讓開發者明白其想要表達的意思，狀態圖，顧名思義就是描述的對象的每種狀態；而類圖則用于整個系統中對象類的關系，讓其有一個整體的思構。

        除了自己的這種理解，還有好多種分法，最直接的就是靜態圖和動態圖的劃分了，在此不作深入理解，也或許是自己第一遍學習UML圖的時候太過于淺顯， 也或許是這一次通過機房重構，再次接觸又有了深入的理解，圖圖之間真的是密不可分的，就如畫圖的時候類圖和時序圖是密不可分的，時序圖是需要對各個類圖來生成聯系的，而用例圖則是用中國漢語言來搭建客戶與系統之間的橋梁而已。

       軟考又一次接觸UML，所以才下定決心把自己的理解放到這里，希望大家能夠提出寶貴意見。當然軟考還是注重細節和理解的，深入學習吧！
