對軟件開發中uml建模的理解和圖形整理(二)

今天接著昨天的內容，繼續來了解uml的靜態建模和動態建模，希望大家通過這兩天的了解能加深對uml建模的理解并在以后的項目開發中加以應用。

核心UML圖分類：  ---> “獨孤九劍”

動態建模：[時序圖](sequence diagrams)、狀態圖、活動圖、協作圖。

核心UML圖的定義及使用：

一、 用例圖：主要用來展示系統的核心功能及其交互的用戶或系統。

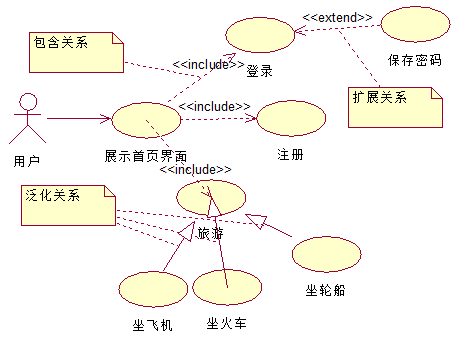

舉例說明：相信上一篇已經寫的很清楚了，這里簡單貼一張圖。

===================== Num1.用例圖========================
1. 用例：系統為參與者(人/系統)提供的功能，一般取名為帶有動作性的詞語。--橢圓
2. 用例之間的關系 --> 虛線 ：
a) 包含關系：大功能包含《include》子功能。
b) 擴展關系：將基用例中一段【相對獨立并且可選】的動作，用擴展《extends》用例加以封裝。 --虛線反向
c) 泛化關系：一般和特殊(抽象類/接口+實現類/子類)的關系。實線三角形箭頭反向。

二、類圖：主要用來表現類的特征(屬性和操作等)，描述了多個類/接口的特征以及對象之間的協作和交互。

類圖主要做兩件事：1 對類中的數據及其操作進行封裝；2 標明類與類之間的關系。

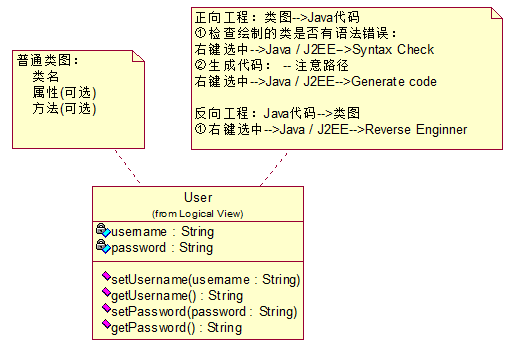

下面主要針對這兩點來談談，第一點： 對類中的數據及其操作進行封裝，還是先看圖吧：

因為這里使用的是Rose畫圖，所以所有的畫圖操作都是在Rose上執行的。需要說明一下：這里畫的是一張簡單的普通類圖，類圖的屬性和方法是可選的，而這里的正向工程和反向功能有點類似于Java web里面的Hibernate的一個重要作用：將表映射成類，也可以將類映射成表，當然這里的是一張類圖而不是數據庫里面的表。

第二點：標明類與類之間的關系。類與類之間的關系主要有一下幾種：1. 泛化關系(繼承關系)、2. 實現關系(接口與實現類的關系)、3. 關聯關系(這個比較復雜，這要包含單向關聯、雙向關聯、自關聯、聚合關聯、組合關聯)、4. 依賴關系(項目開發中基本很少畫)。下面以圖的方式進行講解：

1，泛化(繼承)關系：注意是子類指向父類，且箭頭為三角形，連線為實線。

2，實現關系(接口與實現類的關系)：這個在Java web中經常用到，比如在Spring中，經常會調用DAO層接口的對象(通過IOC配置xml的方式來setXx產生接口對象)方法來處理Service層的業務(如：登錄、注冊等)。注意是實現類指向接口，且箭頭為三角形，連線為虛線。

3，關聯關系：

a)單向關聯：就拿追MM來說，很多人都稀罕她，但她都不稀罕。如圖：

b)雙向關聯：就拿夫妻來說，一個男的只能有一個老婆，而一個女的只能有一個老公。如圖：

c)自關聯：典型的，就拿Menu菜單來說，子菜單和父菜單封裝的數據都一樣，只是Menu類中要有自己的引用。如圖：

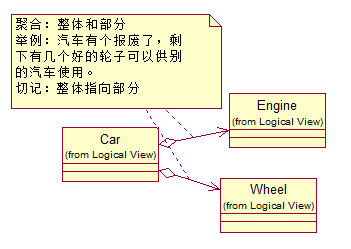

d)聚合關聯：聚合表示的是整體和部分的關系，比如說：有輛汽車報廢了，但其輪胎有兩個還是好的，它可以供別的汽車使用。如圖(畫圖時切記：整體指向部分)：

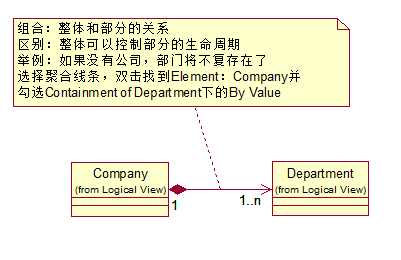

e)組合關聯：組合也是整體和部分的關系，與聚合最大的區別在于：整體可以控制部分的生命周期。比如：一家IT公司倒閉了，那么其部門也將不復存在。如圖：

注意：整體指向部分，與聚合關聯不同的是：組合的菱形箭頭是實心的，而聚合的菱形箭頭的空心的。

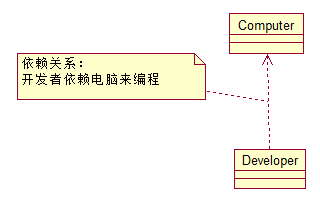

4. 依賴關系：存在于方法中的臨時變量、方法簽名中的參數和對靜態方法的調用。比如咱經常使用的電腦，咱們需要它的幫助來完成一些事情，這就是依賴。如圖：

注意：箭頭指向被依賴者，且箭頭為虛線。

有點晚了，明天繼續，晚安。
