iOS8 Core Image In Swift：視頻實時濾鏡

來源：程序員人生發布時間：2014-09-30 01:33:10 閱讀次數：3317次

iOS8 Core Image In Swift：自動改善圖像以及內置濾鏡的使用

iOS8 Core Image In Swift：更復雜的濾鏡

iOS8 Core Image In Swift：人臉檢測以及馬賽克

在Core Image之前，我們雖然也能在視頻錄制或照片拍攝中對圖像進行實時處理，但遠沒有Core Image使用起來方便，我們稍后會通過一個Demo回顧一下以前的做法，在此之前的例子都可以在模擬器和真機中測試，而這個例子因為會用到攝像頭，所以只能在真機上測試。

視頻采集

我們要進行實時濾鏡的前提，就是對攝像頭以及UI操作的完全控制，那么我們將不能使用系統提供的Controller，需要自己去繪制一切。

先建立一個Single View Application工程（我命名名RealTimeFilter），還是在Storyboard里關掉Auto Layout和Size Classes，然后放一個Button進去，Button的事件連到VC的openCamera方法上，然后我們給VC加兩個屬性：

class ViewController: UIViewController , AVCaptureVideoDataOutputSampleBufferDelegate {

var captureSession: AVCaptureSession!

var previewLayer: CALayer!

......

一個previewLayer用來做預覽窗口，還有一個AVCaptureSession則是重點。

除此之外，我還對VC實現了AVCaptureVideoDataOutputSampleBufferDelegate協議，這個會在后面說。
要使用AV框架，必須先引入庫：import AVFoundation

在viewDidLoad里實現如下：

override func viewDidLoad() {

super.viewDidLoad()

previewLayer = CALayer()

previewLayer.bounds = CGRectMake(0, 0, self.view.frame.size.height, self.view.frame.size.width);

previewLayer.position = CGPointMake(self.view.frame.size.width / 2.0, self.view.frame.size.height / 2.0);

previewLayer.setAffineTransform(CGAffineTransformMakeRotation(CGFloat(M_PI / 2.0)));

self.view.layer.insertSublayer(previewLayer, atIndex: 0)

setupCaptureSession()

}

這里先對previewLayer進行初始化，注意bounds的寬、高和設置的旋轉，這是因為AVFoundation產出的圖像是旋轉了90度的，所以這里預先調整過來，然后把layer插到最下面，全屏顯示，最后調用初始化captureSession的方法：

func setupCaptureSession() {

captureSession = AVCaptureSession()

captureSession.beginConfiguration()

captureSession.sessionPreset = AVCaptureSessionPresetLow

let captureDevice = AVCaptureDevice.defaultDeviceWithMediaType(AVMediaTypeVideo)

let deviceInput = AVCaptureDeviceInput.deviceInputWithDevice(captureDevice, error: nil) as AVCaptureDeviceInput

if captureSession.canAddInput(deviceInput) {

captureSession.addInput(deviceInput)

}

let dataOutput = AVCaptureVideoDataOutput()

dataOutput.videoSettings = [kCVPixelBufferPixelFormatTypeKey : kCVPixelFormatType_420YpCbCr8BiPlanarFullRange]

dataOutput.alwaysDiscardsLateVideoFrames = true

if captureSession.canAddOutput(dataOutput) {

captureSession.addOutput(dataOutput)

}

let queue = dispatch_queue_create("VideoQueue", DISPATCH_QUEUE_SERIAL)

dataOutput.setSampleBufferDelegate(self, queue: queue)

captureSession.commitConfiguration()

}

從這個方法開始，就算正式開始了。

首先實例化一個AVCaptureSession對象，AVFoundation基于會話的概念，會話（session）被用于控制輸入到輸出的過程
beginConfiguration與commitConfiguration總是成對調用，當后者調用的時候，會批量配置session，且是線程安全的，更重要的是，可以在session運行中執行，總是使用這對方法是一個好的習慣
然后設置它的采集質量，除了AVCaptureSessionPresetLow以外還有很多其他選項，感興趣可以自己看看。
獲取采集設備，默認的攝像設備是后置攝像頭。
把上一步獲取到的設備作為輸入設備添加到當前session中，先用canAddInput方法判斷一下是個好習慣。
添加完輸入設備后再添加輸出設備到session中，我在這里添加的是AVCaptureVideoDataOutput，表示視頻里的每一幀，除此之外，還有AVCaptureMovieFileOutput（完整的視頻）、AVCaptureAudioDataOutput（音頻）、AVCaptureStillImageOutput（靜態圖）等。關于videoSettings屬性設置，可以先看看文檔說明：

后面有寫到雖然videoSettings是指定一個字典，但是目前只支持kCVPixelBufferPixelFormatTypeKey，我們用它指定像素的輸出格式，這個參數直接影響到生成圖像的成功與否，由于我打算先做一個實時灰度的效果，所以這里使用kCVPixelFormatType_420YpCbCr8BiPlanarFullRange的輸出格式，關于這個格式的詳細說明，可以看最后面的參數資料3（YUV的維基）。
后面設置了alwaysDiscardsLateVideoFrames參數，表示丟棄延遲的幀；同樣用canAddInput方法判斷并添加到session中。
最后設置delegate回調（AVCaptureVideoDataOutputSampleBufferDelegate協議）和回調時所處的GCD隊列，并提交修改的配置。

我們現在完成一個session的建立過程，但這個session還沒有開始工作，就像我們訪問數據庫的時候，要先打開數據庫---然后建立連接---訪問數據---關閉連接---關閉數據庫一樣，我們在openCamera方法里啟動session：

@IBAction func openCamera(sender: UIButton) {

sender.enabled = false

captureSession.startRunning()

}

session啟動之后，不出意外的話，回調就開始了，并且是實時回調（這也是為什么要把delegate回調放在一個GCD隊列中的原因），我們處理

optional func captureOutput(captureOutput: AVCaptureOutput!, didOutputSampleBuffer sampleBuffer: CMSampleBuffer!, fromConnection connection: AVCaptureConnection!)

這個回調就可以了：

Core Image之前的方式

func captureOutput(captureOutput: AVCaptureOutput!,

didOutputSampleBuffer sampleBuffer: CMSampleBuffer!,

fromConnection connection: AVCaptureConnection!) {

let imageBuffer = CMSampleBufferGetImageBuffer(sampleBuffer)

CVPixelBufferLockBaseAddress(imageBuffer, 0)

let width = CVPixelBufferGetWidthOfPlane(imageBuffer, 0)

let height = CVPixelBufferGetHeightOfPlane(imageBuffer, 0)

let bytesPerRow = CVPixelBufferGetBytesPerRowOfPlane(imageBuffer, 0)

let lumaBuffer = CVPixelBufferGetBaseAddressOfPlane(imageBuffer, 0)

let grayColorSpace = CGColorSpaceCreateDeviceGray()

let context = CGBitmapContextCreate(lumaBuffer, width, height, 8, bytesPerRow, grayColorSpace, CGBitmapInfo.allZeros)

let cgImage = CGBitmapContextCreateImage(context)

dispatch_sync(dispatch_get_main_queue(), {

self.previewLayer.contents = cgImage

})

}

當數據緩沖區的內容更新的時候，AVFoundation就會馬上調這個回調，所以我們可以在這里收集視頻的每一幀，經過處理之后再渲染到layer上展示給用戶。

首先這個回調給我們了一個CMSampleBufferRef類型的sampleBuffer，這是Core Media對象，我們可以通過CMSampleBufferGetImageBuffer方法把它轉成Core Video對象。
然后我們把緩沖區的base地址給鎖住了，鎖住base地址是為了使緩沖區的內存地址變得可訪問，否則在后面就取不到必需的數據，顯示在layer上就只有黑屏，更詳細的原因可以看這里：
http://stackoverflow.com/questions/6468535/cvpixelbufferlockbaseaddress-why-capture-still-image-using-avfoundation
接下來從緩沖區取圖像的信息，包括寬、高、每行的字節數等
因為視頻的緩沖區是YUV格式的，我們要把它的luma部分提取出來
我們為了把緩沖區的圖像渲染到layer上，需要用Core Graphics創建一個顏色空間和圖形上下文，然后通過創建的顏色空間把緩沖區的圖像渲染到上下文中
cgImage就是從緩沖區創建的Core Graphics圖像了（CGImage），最后我們在主線程把它賦值給layer的contents予以顯示

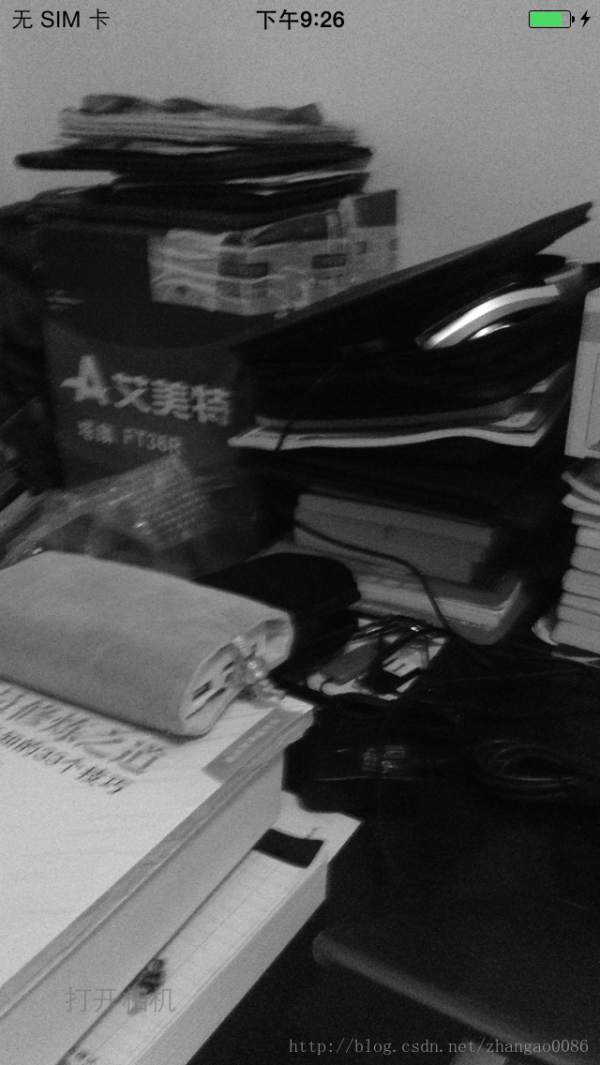

現在在真機上編譯、運行，應該能看到如下的實時灰度效果：

（這張圖是通過手機截屏獲取的，容易手抖，所以不是很清晰）

用Core Image處理

通過以上幾步可以看到，代碼不是很多，沒有Core Image也能處理，但是比較費勁，難以理解、不好維護，如果想多增加一些效果（這僅僅是一個灰度效果），代碼會變得非常臃腫，所以拓展性也不好。

事實上，我們想通過Core Image改造上面的代碼也很簡單，先從添加CIFilter和CIContext開始，這是Core Image的核心內容。

在VC上新增兩個屬性：

var filter: CIFilter!

lazy var context: CIContext = {

let eaglContext = EAGLContext(API: EAGLRenderingAPI.OpenGLES2)

let options = [kCIContextWorkingColorSpace : NSNull()]

return CIContext(EAGLContext: eaglContext, options: options)

}()

申明一個CIFilter對象，不用實例化；懶加載一個CIContext，這個CIContext的實例通過contextWithEAGLContext:方法構造，和我們之前所使用的不一樣，雖然通過contextWithOptions:方法也能構造一個GPU的CIContext，但前者的優勢在于：渲染圖像的過程始終在GPU上進行，并且永遠不會復制回CPU存儲器上，這就保證了更快的渲染速度和更好的性能。

實際上，通過contextWithOptions:創建的GPU的context，雖然渲染是在GPU上執行，但是其輸出的image是不能顯示的，
只有當其被復制回CPU存儲器上時，才會被轉成一個可被顯示的image類型，比如UIImage。

我們先創建了一個EAGLContext，再通過EAGLContext創建一個CIContext，并且通過把working color space設為nil來關閉顏色管理功能，顏色管理功能會降低性能，而且只有當對顏色保真度要求很高的時候才需要顏色管理功能，在其他情況下，特別是實時處理中，顏色保真都不是特別重要（性能第一，視頻幀延遲很高的app大家都不會喜歡的）。

然后我們把session的配置過程稍微修改一下，只修改一處代碼即可：

kCVPixelFormatType_420YpCbCr8BiPlanarFullRange

替換為

kCVPixelFormatType_32BGRA

我們把上面那個難以理解的格式替換為BGRA像素格式，大多數情況下用此格式即可。

再把session的回調進行一些修改，變成我們熟悉的方式，就像這樣：

func captureOutput(captureOutput: AVCaptureOutput!,

didOutputSampleBuffer sampleBuffer: CMSampleBuffer!,

fromConnection connection: AVCaptureConnection!) {

let imageBuffer = CMSampleBufferGetImageBuffer(sampleBuffer)

// CVPixelBufferLockBaseAddress(imageBuffer, 0)

// let width = CVPixelBufferGetWidthOfPlane(imageBuffer, 0)
