免費的PCB數據3D轉換工具 OBD++ XVL Converter

圖研與Lattice Technology合作推出了一款名為 ODB++ XVL Converter的免費工具，可以將PCB的CAD數據轉化為3D數據格式的XVL，能讓開發者直觀地預覽電路板制作成型后的樣子，有助于進行干涉檢測、絕緣距離和靜電爬電距離檢驗。

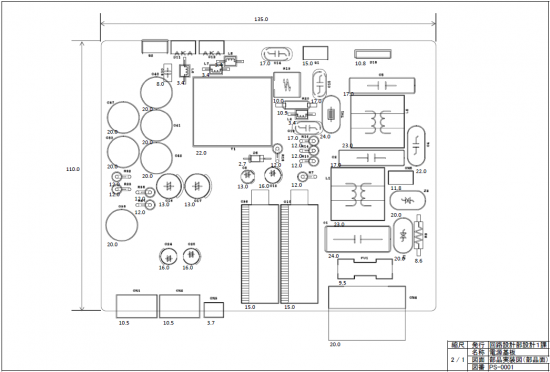

很多CAD都可輸出ODB++格式文件，比如Altium、Cadence Design Systems等。ODB++可以保留部件的高度、屬性信息，該工具可以利用高度信息，表現出部件的形狀，并轉換為XVL。

近年來，3D設計被更多人所接受。由于元器件規格不同，高密度的電路板需要通過三維視角來驗證設計。相關的工具很多，比如 Altium（原Protel International Limited，由Nick Matrin于1985年創立）在年初推出的新版PCB設計工具Altium Designer 14，同樣支持幫助工程師進行PCB的3D設計。
