Amazon VPC包轉發機制分析

【編者按】亞馬遜AWS采用私有的解決方案，但是卻缺少對AWS VPC中的Packet forwarding機制的相關說明，Chiradeep Vittal通過一系列測試，分析了AWC VPC包轉發模型的相關細節，同時發現該模型采用的是multi-VRF機制。

VMware NSX和Hyper-V對網絡虛擬化中Packet forwarding的行為作出了詳細文檔描述，但是亞馬遜沒有任何相關文檔來說明AWS VPC中的Packet forwarding機制，盡管亞馬遜采用的是私有的解決方案（深度定制的Xen Hypervisor和自行定制的虛擬交換機），但是通過分析AWS的網絡特征和用戶文檔搞清楚它的一些細節也不是一件很困難的事情。

訂閱“AWS中文技術社區”微信公眾號，實時掌握AWS技術及產品消息！

AWS中文技術社區為廣大開發者提供了一個Amazon Web Service技術交流平臺，推送AWS最新資訊、技術視頻、技術文檔、精彩技術博文等相關精彩內容，更有AWS社區專家與您直接溝通交流！快加入AWS中文技術社區，更快更好的了解AWS云計算技術。

Chiradeep Vittal通過運行一系列測試寫了一篇博客來分享他的心得，總結如下：

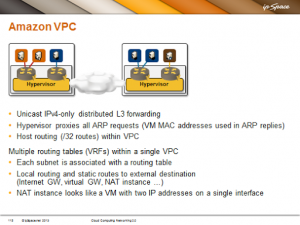

1. 亞馬遜VPC的虛擬交換機只做L3 unicast IPV4 forwarding（類似于最新的Hyper-V網絡形態），所有的非IPv4流量和IPv4多播和廣播會被drop掉。
2. 在Hypervisor層虛擬交換機中L3的轉發并不減TTL，看起來就像所有的虛擬機都處于同一個子網中。（猜測：毫無疑問，此功能需要有類似避免回路出現的功能輔助，否則網絡可能會被阻塞。）
3. Hypervisor代理了所有的ARP請求并且回復目標虛擬機的MAC地址或第一跳的網關地址（早期的AWS VPC實現使用相同的目的MAC地址回復所有的ARP請求）
4. 虛擬交換機實現了類似路由的功能，例如，如果ping的是默認網關會響應，如果ping的是其它子網的網關，數據包會被drop掉。

這種實現看起來平淡無奇， 但是，慢著，這還不是全部，Amazon VPC轉發模型絕妙的地方在于，他是multi-VRF（multiple routing tables）機制，用戶可以在VPC中創建multiple routing tables并把他們當中的某個分配給其中一個子網。

你可以，舉例來說，使用默認路由來路由internet發起的請求，并把這些請求路由到web server所在的子網，把訪問數據庫的請求路由到你自己的數據中心，對應用服務器之間的網絡請求（本地鏈接）使用非默認路由等等，如果你是一個MPLS/VPN geek用這一特性來分拆路由表這是一個很cool的特性，但是，同時對于那些想要把已經存在的L2網絡migrate到云中的用戶來說也是一個挑戰。

原文鏈接： Amazon VPC包轉發機制分析
