EA+svn實現UML的版本控制

一.安裝軟件

   1.VisualSvn Server svn服務器

    3.Slik-Subversion-1.7.8-x64版本控制插件

    4.Enterprise Architect

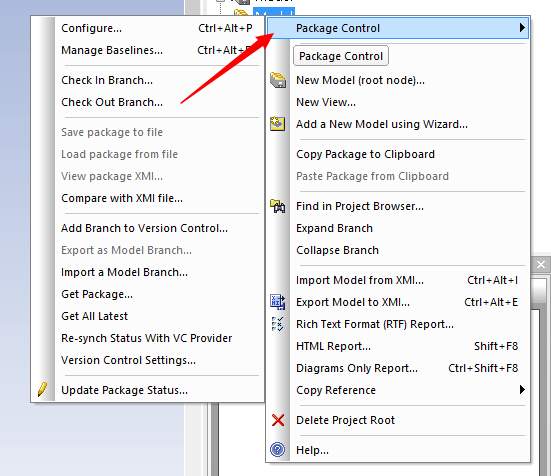

二.設置EA版本控制

     1. 建一個文件夾作為EA的工作空間

     2. 使用SVN檢出已有的ea項目到新建的EA工作空間

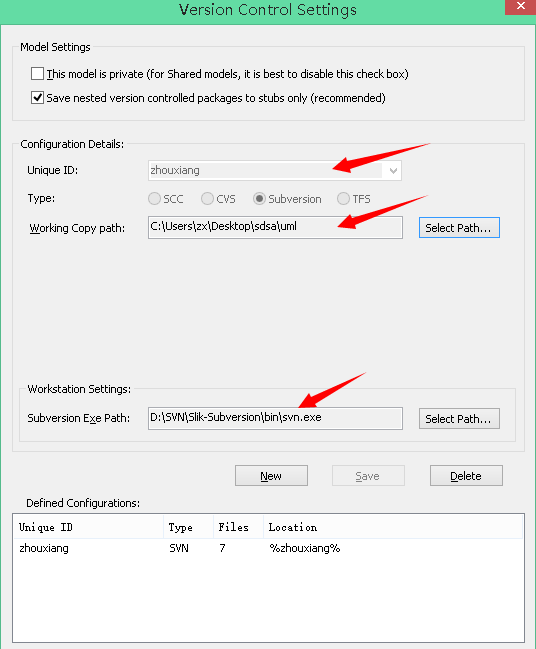

         其中Unique ID隨意輸入，Working Copy path 為EA工作空間中檢索出的EA項目位置，Subversion Exe path 為svn插件安裝目錄中的svn.exe路徑.

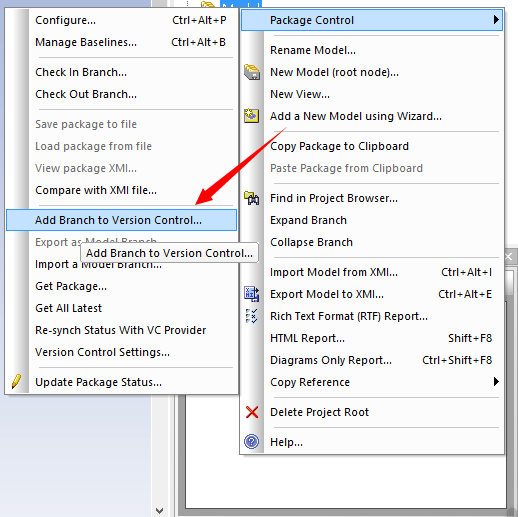

三.將EA項目遷入svn

     若現在svn中沒有EA項目則通過以下步驟將EA項目導入到svn庫中

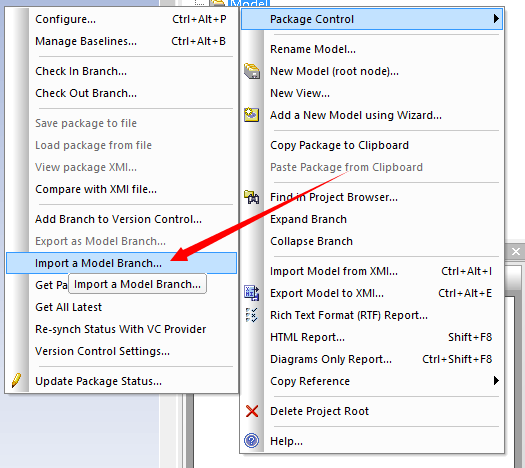

四.將EA項目從svn中遷出到EA中

     以下步驟為如何從svn中遷出項目到EA中

五.修改uml圖并更新到svn

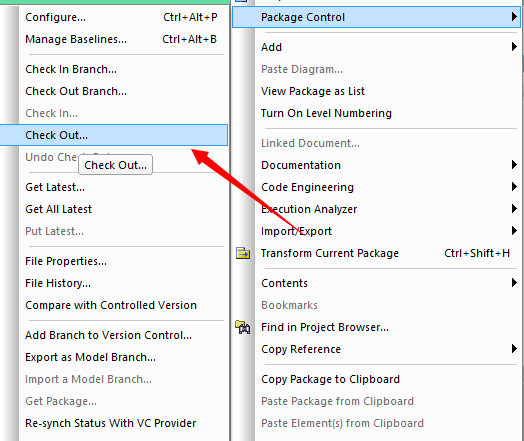

從svn中Check Out項目以便編輯修改

check out 之后項目圖標狀態，如圖：

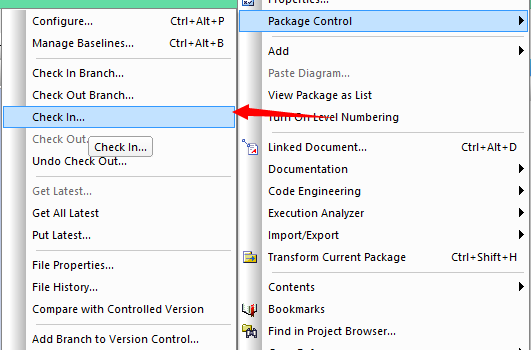

接下來就可以在EA中修改、編輯、添加UML圖了，然后按以下步驟即可將EA項目提交到svn中

六.總結

     將一個大系統的UML設計劃分為若干個小模塊，通過svn版本控制使得系統設計、開發人員可以相互合作完成整個項目的UML設計，實現各個部分的整合及版本控制，從而加快團隊的開發 速度和效率。
