從各種的媒體報道和資料當中，很多人對Qualcomm的快速充電技術有了一定了解。最近特別火的小米手機第四代中，就是用了來自Qualcomm的Quick Charge技術，并且很多消費者會問，9V的充電標準是怎么會事兒，新的標準和其他手機通用嗎？混用會對手機和電池造成危害嗎？今天的文章，我想從手機終端的發展趨勢談起，進而談到當今主流的充電技術趨勢，以及Quick Charge v1.0和v2.0兩代產品是怎么會事兒，他們都有哪些特點，并嘗試從技術的角度，去解答大家種種疑慮。

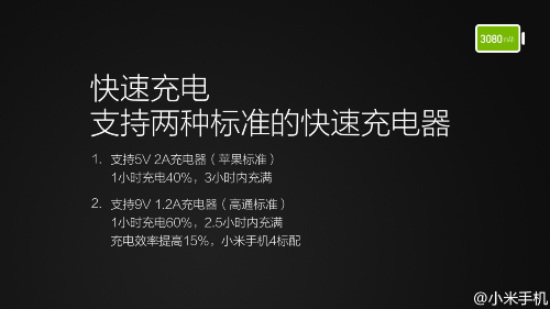

圖：小米發布會上的一張PPT，何為快速?zèng)_電？9V是怎么會事兒？

從電源管理的角度來看，我們的智能終端，屏幕越來越大，通訊的帶寬越來越寬。智能手機中的各種計算單元和并行計算的能力都越來越強。它們背后的代價都是更高的功耗，更快的電池消耗速度。

現在我們能看到，手機電池的容量在不斷增長。從以前的功能機的時代，基本小于2000mAh，到現在一個屏幕比較大的智能手機，電池可能接近4000mAh。甚至一些平板設備可能會集成容量更大的電池。那么這種情況就給充電這件事兒，帶來了比較大的挑戰。

關于充電，消費者可能在兩件事情上比較不滿意。第一，是把一顆電池充滿所花費的時間會比較多。第二，在有限的時間內，給手機沖進去的電量，不能維持它更長的工作時間。消費者的這些抱怨也帶來了新的機會：在智能設備充電方面，還會有明顯的技術進步空間，這也是未來的大趨勢之一。

目前來說我們對自己的手機充電的情況，還都是比較了解的。市面上的移動設備主要有2種充電標準，除了iPhone采用專用接口之外，其他設備都是用Micro USB接駁設備，線纜的另一端是一個標準的USB接口，再接駁一個電源適配器。

這個電源適配器運行在5V電壓。好處是非常方便，基本上只要有一根USB線，電腦就可以給手機充電，各種電源適配器都可以復用。但是缺點的在于，現在的電源適配器品種非常多，有的輸出電流比較高，有的則比較低。

并且市場上的USB線纜種類也非常多。有的線上的阻抗比較高，能達到350mΩ，有的是比較低的100多mΩ。這些差異也導致了用戶在不同充電設備上有不同的充電時間感受。

比如一家非常好的手機廠商，對手機進行了非常好的設計，也在手機內部用了一顆非常好的充電管理IC。但是用戶在家里也許換了一根其他品牌的數據線，也許可能就體驗不到這種快充的效果。這是一般手機廠商在這些5V的電壓之下的統一標準下的比較難突破的地方。

今天Qualcomm的Quick Charge已經發展到v2.0標準了。那以前的v1.0怎么樣？和今天的v2.0有什么差別有什么關系？

手機充電時，為什么會發熱？

簡單來說Quick Charge v1.0就是大家比較熟悉的，在手機主板內，采用switching charger的方式給鋰電池進行充電。它有什么優勢和特點呢？

在以前的功能機時代，大多采用的是linear charger的充電方式。它的輸入電流永遠等于輸出電流。電源適配器是5V輸出，手機電池電壓是在3V到4.2V之間。當電池的電壓比較低的時候，就有一個直接的功率損耗問題，供電的功耗就會損耗在charger電路上面。

因?yàn)檩斎氲墓β适?V * 電流，輸出的功率是電流 * 電壓。輸出的電壓要比5V低，比如電池電壓是3V，這種情況會有40%的功率損耗。這就是以前l(fā)inear charger最大的問題――由于有這么大的功率損耗，導致在充電過程中它的發熱會比較厲害。也導致了沒有辦法進一步提高充電電流。

技術開始變革，整個手機行業的充電方式從linear charger過度到switching charger。

Quick Charge v1.0的兩大特性

Quick Charge v1.0采用了switching charger模式，當你在5V、1A這種制式下，當你的電池電壓比較低得時候，給電池充電的電流，實際上是高于輸入電流的。功率方面幾乎可以說是持平的。（不計電路功率損耗）switching charger的方式進一步提升了充電電流，也就縮短了充電時間。與傳統USB充電技術相比，充電速度提升40%。

在Quick Charge v1.0還要解決一個問題。由于我們現在都是5V的制式，另一端都是標準的USB。但我們?cè)诔潆姇r(shí)，也會遇到許多不同類型的電源。電源有可能是一個USB口，有可能是一個墻式充電器，或者是其他USB的附件，或者是充電寶之類的電源。作為手機上的充電電路，需要它能夠去識別這些電源的類型。因?yàn)楹芏嚯娫吹碾娏鬏敵瞿芰κ呛軐挿旱模瑥膸装賛Ah到1.8A都有。手機的充電電路應該根據所連接的電源的類型抽取相應的電流。

舉例來說，如果是接駁筆記本電腦上的USB接口供電，手機過度的拉電流的話，超過500mA，筆記本電腦電源輸出有可能進入保護狀態，也就不能完成充電的動作。因此在手機的充電電路上，還要有這樣一個識別機制，確定是什么類型的電源，最大限度的去利用這個電源的輸出電流能力。這個就是Quick Charge v1.0做的事情。

這個識別動作，也是有一個國際通用標準的叫做：USB BC 1.2，輸出電流范圍為300mA-1800mA。這個標準已經相當普遍了，目前幾乎所有品牌的智能手機都采用了這個標準。

小結一下，Quick Charge v1.0主要就兩個功能：第一是，switching charger的這種充電方式，實現電源適配器1.8A的電流輸出。第二是，識別不同USB電源的類型。

Quick Charge v2.0規范解析

Quick Charge v2.0又比v1.0多了什么呢？上文我們已經討論過，手機充電是基于USB接口的一種通用標準。5V電壓，電流上限是1.8A，那么我們能得到的最大功率就是5V * 1.8A = 9W，那么9W折算到充電電流來講，最大極限就是2A左右。現在如果設備配備了3000mAh乃至更大的4000mAh的電池，充電的時間還是比較長的，。如果消費者想要將充電時間縮短到2小時，甚至是1小時的話，就要想別的辦法。

圖：這份誠意不僅僅體現在電池容量，更體現在充電時長上。

現在市場上也有一些類似的技術，比如在電源適配器上，在5V電壓下，輸出3A、4A電流。但消費者所使用的線纜是沒法控制的，作為手機制造商也沒法完全控制用戶使用什么樣的線纜。消費者家里可能用過很多設備，也許手機換了，但是線還在。其質量也參差不齊，有的比較長，有的比較短，阻抗也各不一樣。

如果消費者使用了一根體質比較差的線纜，阻抗較高。即使電源適配器能夠提供大電流，手機上的charge IC也能在大電流情況下給電池充電，但是由于線損的問題，到達手機主板上的電壓比較低的，也就根本沒有辦法達到一個比較高的充電電流。這就是在5V環境下的一個天然的局限。

Qualcomm的工程師會怎么做呢？既然要提高到電源適配器到手機主板的總功率，但是又不能進一步提升電流了（1.8A的限制）那么也就只能提高電壓這一種途徑了。

在Quick Charge v2.0中，設計了兩種方案，即A類和B類。A類可以提供輸出5V、9V、12V三種電壓。通過提高電壓的方式，讓電源適配器能夠提供更多的電量給到手機終端。

這件事情聽起來很簡單，但問題是如何向前的兼容呢？電源適配器直接輸出9V、12V，可能會導致手機過壓保護了。所以還是需要有這樣一個機制，在手機和電源適配器之間，手機能夠識別電源適配器是標準的5V輸出，還是有更高的供壓能力。在手機授權的情況下，再做一個動態的調整，接受更高的電壓和電流。這就是Quick Charge v2.0最主要的特性。

從總功率方面來講，Quick Charge v2.0已經完全考慮到未來終端發展的趨勢。乃至到手機、平板、筆記本電腦融合的趨勢，在總功率的規劃方面，規格已經做的相當高了。現有的A類方案，可以支持到36W。未來的B類方案，電壓將支持到5V、9V、12V、20V四種電壓，功率可以達到60W。因此基本上筆記本電腦，和多節電池串聯的構架，都可以得到滿足。

Quick Charge的充電優勢

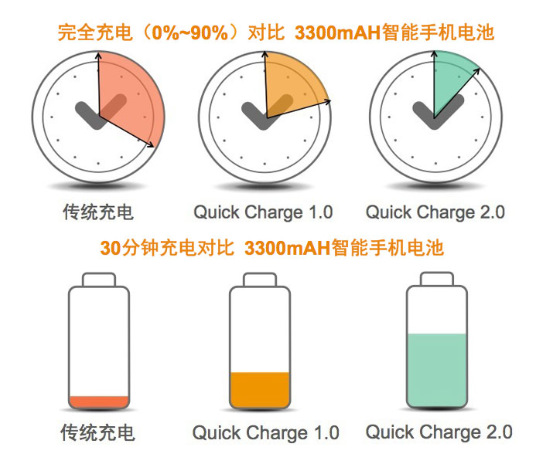

在充電速度方面，采用Quick Charge技術之后，消費者可以盡享便捷充電的優勢。傳統的linear charger其充電電流小于1A。（如果充電電流大于1A的話，設備就過熱了）以一個3300mAh的電池舉例，傳統的linear charger方式充電，要長達4小時左右。而Quick Charge v1.0將充電電流提升到1.8~2A。基本上可將充電時間縮短到40%。如果更進一步，使用Quick Charge v2.0標準，使用3A的充電電流的話，那么在1小時多一點的時間，就可以完成充電。

上面是關于，整個電池的充電時間獲得的優勢。那么在單位時間里面，更快的更多的往手機里面充一些電，這對很多人來說，其實更加重要。很多用手機的人，都很忙碌，有機會坐下來休息一會兒，在這有限的時間里能盡可能的往電池里沖入更多地電量，對用戶體驗來說非常重要。這也是Quick Charge v2.0在用戶體驗方面帶來的一個比較明顯的地方。

關于Quick Charge認證

Quick Charge現在在整個行業里，又作到了什么程度？目前，Quick Charge v1.0已經近乎成為了整個行業的評測標準，各大手機廠商如果采用Qualcomm的平臺開發自己的手機產品，基本上已經全部支持Quick Charge v1.0。

而v2.0的部分，Qualcomm從2013年開始推廣，到2014年年中，已經有多款的商用終端產品在市場上正式發布，并且國內已經有很多OEM廠商熱衷采用這項技術。

并且Qualcomm已經提供了完整的兼容性測試。這個測試是第三方權威機構進行評測的，待到測試通過之后，Qualcomm會給一個認證LOGO。這些技術對于所有的OEM廠商來說都是免費的，當然測試可能會花一些費用，畢竟那是第三方的測試費。顯而易見，手機廠商為用戶做的這些努力，用戶也能切實看到。并且用戶家里有那么多條數據線和電源適配器，這小小的LOGO也能讓用戶明確知道自己手中產品有何過人之處。

v1.0與v2.0的實現方式

在Quick Charge v1.0中，電源適配器5V輸出到手機主板，主板上的充電電路得到5V電壓，會對電池進行充電。而這種充電電路的存在形式會有2種，一個是PMIC方式，即手機套片內部的switching charger電路，它本身的效率已經很高。但是如果手機廠商還希望進一步提高充電電流，得到更快的充電時間，盡可能的再降低一些發熱，也可以用片外獨立的switching charger芯片。而在USB D+、D-線上，會有一個BC1.2的握手。

在Quick Charge v2.0中，它的構架是完全兼容v1.0的，也沒有更多額外的控制引腳和接口。所有的控制還是運行在USB的D+、D-信號線上的，并且它是兼容BC1.2的。不同的是，在BC1.2的基礎上，Quick Charge v2.0的電路會再判斷一次，電源是否支持Quick Charge2.0。如果電源支持，手機再請求電源適配器提供更高的電壓。這一系列的握手，都是建立在BC1.2標準基礎之上的，所以v2.0也是充分向前兼容的。在手機主板端，也提供了片上和獨立的switching charger方案供OEM廠商選擇。

關于安全性的問題

對于終端消費者來說，最關心的問題就是，手機充電速度提高了，手機和電池會不會有安全性的問題。根據目前手機電池的發展情況，安全的充電電流是1C，新型的電池目前已經能支持到1.5C、1.6C的充電能力。1.5C是個什么概念呢？舉例來說，一顆4000mAh的電池，它的充電電流不超過6000mA。對于充電電池來說，充電電流的門檻已經足夠?qū)挿毫恕?/p>

另外Quick Charge所解決的問題是，電源適配器提供更高的功率到手機端。這里還有一點，很多人可能會忽略，電源適配器所提供的電能，不是100%都用來給電池充電的。當手機在充電的時候，手機還是在工作的。很多人可能會一邊充電，一邊玩游戲。有很多電能消耗在給系統供電，也許會有30~40%的電能用在給系統供電了。所以手機電池真正能獲得的充電電流，會進一步打折。Quick Charge技術，不但提高了到電池的電流，也在充電時，提供了更高的到整個手機系統的電流。

從這兩個角度講Quick Charge技術并沒有對手機和電池造成所謂的不安全因素。因?yàn)榻o電池充電電流的額定值，是手機主板內設定的，而通過Quick Charge手機整體得到了更多的電流。由此不安全、毀電池這些疑云也就不攻自破了。

關于兼容性的問題

隨著Qualcomm在市面上全面推廣Quick Charge技術，未來在市面上，可能會看到兩種主要的規格。僅僅支持5V電壓的，Quick Charge v1.0的電源適配器，或者是支持多種電壓的Quick Charge v2.0的電源適配器。同時，手機和平板設備也會有2種。在實際的情況中，這兩種電源適配器和手機，非常有機會互相復用。支持Quick Charge v2.0的手機，使用普通的USB 5V電源適配器，也可以工作。支持不同電壓的v2.0的電源適配器，也可以給其他普通手機充電。采用Quick Charge技術的設備，向下的兼容性是沒有任何問題的；傳統手機和電源適配器，也向下兼容Quick Charge的設備。

經過Qualcomm這1年多以來的生態系統搭建，截止到2014年年中，在國內已經有5家電源適配器芯片方案的廠商，已經有完備的Quick Charge v2.0的方案。國內有數十家電源適配器生產廠商在做相關產品。相信未來，Quick Charge2.0很有可能成為USB BC1.2的一個實施標準，得到全行業的認可。
