OpenFlow多級流表在云計算網絡中的應用

編者按：OpenFlow多級流表是當前的熱點話題，但目前缺少實際的應用案例，盛科基于SDN提出一種性能優化方案，將影響網絡性能的一些工作從服務器Offload到TOR交換機上去做，將TOR交換機作為服務器網卡的一部分，并且該方案已經在實際網絡中進行了部署。本文中，盛科張衛峰分享了OpenFlow多級流表在這個方案中的運用。以下為原文：

作者簡介： 盛科張衛峰，熟悉二三層路由交換、PTN/IPRAN技術、芯片設計，對SDN/OpenFlow技術也有深刻的研究和理解。著有《深度解析SDN》。新浪微博ID：@ 盛科張衛峰

先說個題外話

眾所周知OpenFlow里面很多行為都是協議無關的，在很多人看來都是脫離實際地要求任意靈活，純屬瞎胡鬧。比如要求流規則中至少匹配12元組，比如要求任意數量的多級流表，既難實現又找不到應用。但是事實上，它的要求是否合理，完全取決于你怎么去理解它。在講正文前，先順便聊一下這個題外話。如果你對OpenFlow標準的理解是：廠家的實現必須要能同時匹配12元組，必須要能支持任意數量的多級流表，必須要能在流表之間任意跳轉，那我可以告訴你，這種要求是做不到的，也是不合理的，這并不是OpenFlow的本意，OpenFlow的本意在于要求你能滿足各種實際應用的需求，場景一中需要匹配Mac，那你要能匹配Mac；場景二中需要匹配IP，那你要匹配IP。場景三種需要你先匹配Mac,再匹配IP，你要能做到；而場景四種要求你先匹配IP，再匹配Mac，你也要能做到。換句話說，公司要求你懂中英日韓四國語言，不是要求你同時能講這四種語言，而是要求你碰到日本人能講日文，碰到英國人能講英文，碰到韓國人能講韓文。

現有的純軟件Tunnel Overlay云計算網絡解決方案

題外話說完了，再回頭講正題。盡管如此，就算是理性的人，也還是覺得難以找到OpenFlow多級流表的實際應用案例。今天我就來分享一個在實際生產網絡中對OpenFlow多級流表的運用，這個實際生產網絡就是IaaS云計算網絡，已經在客戶那里實際部署。

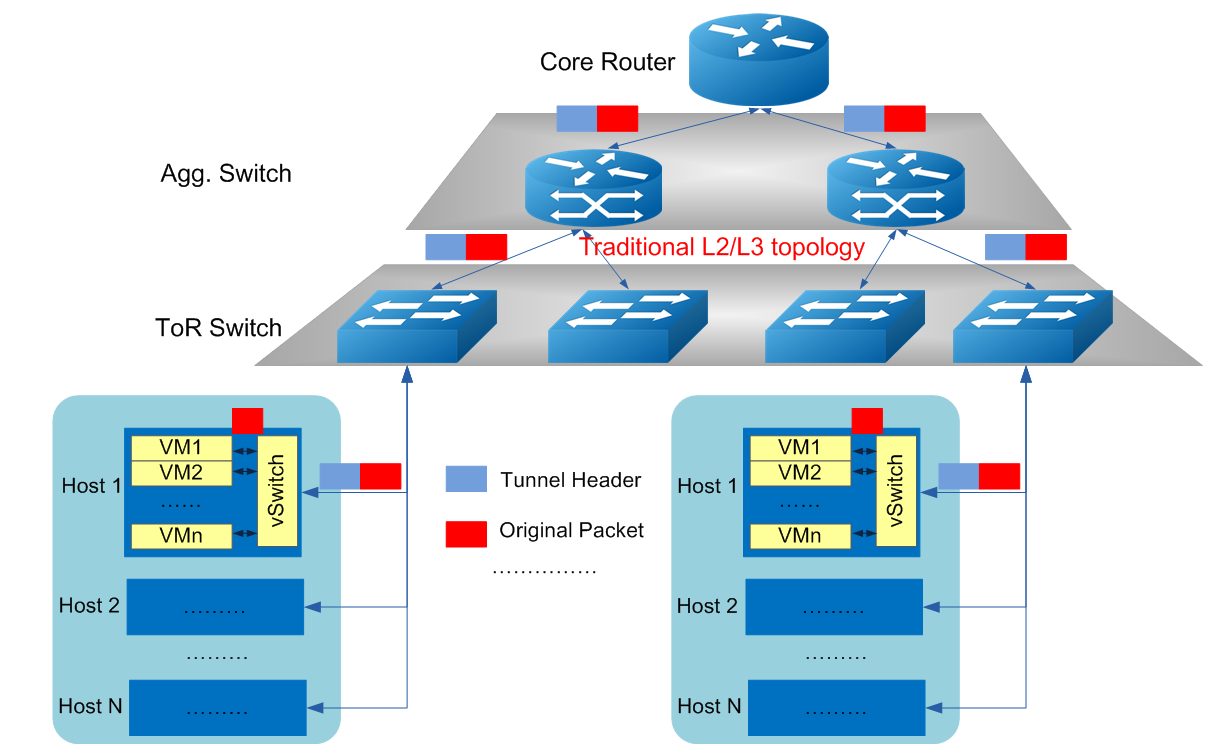

我們都知道現在最主流的IaaS云計算網絡的解決方案就是純軟件的Tunnel Overlay，為什么最主流？因為靈活嘛，而且能解決問題。包括現在最火的OpenStack，使用Tunnel Overlay方式來組網的也很多，它在轉發面的大概工作流程就是一個VM發送報文到vSwitch，vSwitch加上Tunnel Header(VxLAN或者NvGRE)后，從服務器網卡發出去，通過中間的物理網絡，送到目的服務器上的vSwitch, vSwitch將Tunnel解封裝后，原始報文轉發到目的VM。如下圖所示。

基于硬件的OpenFlow四級流表架構

純軟件Tunnel Overlay方案雖然靈活，但是有不同程度的性能問題（程度取決于每個云平臺研發團隊對它的優化力度），而且云計算網絡中通常都會因為各種各樣的原因，有非虛擬化的設備，這些設備如果要接入到tunnel overlay的網絡中去，必須借助于硬件TOR交換機作為tunnel gateway。

盛科網絡一直都在為各種應用場景進行SDN定制，云計算網絡作為SDN的目前最重要的應用領域，自然也不例外。現在盛科基于SDN提出一種性能優化方案，將影響網絡性能的一些工作從服務器Offload到TOR交換機上去做，從理念上講并不是把TOR交換機作為物理網絡的一部分，而是作為服務器網卡的一部分。該方案已經在部分客戶網絡中部署。現在我們來分享一下OpenFlow多級流表在這個方案中的運用。

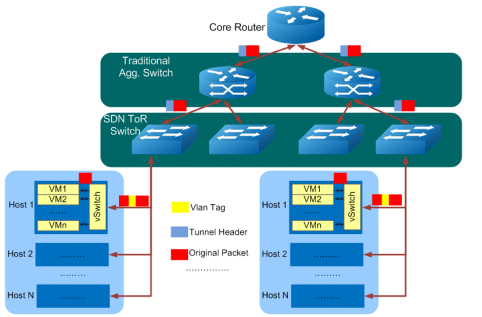

在該方案中，云平臺（如OpenStack）跟SDN TOR交換機緊密集成，通過Controller控制SDN TOR交換機的流表下發，來完成虛擬網絡轉發路徑的建立。VM將報文送到vSwitch，vSwitch直接將報文加上Vlan通過網卡送到TOR交換機，TOR上查流表，去掉VlanTag，識別VM，進而識別Tenant，可選地，可以對VM或者Tenant應用一些策略（如限流，安全過濾），然后查表，如果是跨機架送到別的TOR，則加上Tunnel，經過中間物理網絡，送到目的TOR，目的TOR剝?nèi)unnel Header后查表轉發（仍然可以先應用策略），到了服務器上，vSwitch查本地流表（只需要維護本地VM信息）后，轉發到目的VM。整個架構和報文流程如下圖所示。

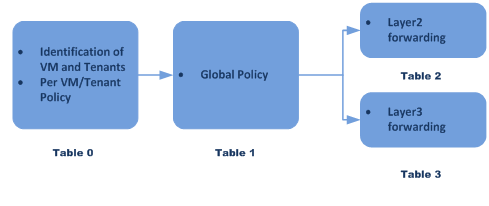

為了完成整個過程，盛科專門針對云計算的應用場景，利用交換機芯片內置的N-FlowTM技術，專門研發出一種四級流表的OpenFlow模型。

每張Flow Table完成的具體功能如下：

Table ID為0的功能：

• VM識別（基于macSa）；
• 租戶識別（基于macSa or Vlan）；
• Tunnel識別（基于Tunnel VniId）；
• 基于VM或者租戶的策略應用；
• 傳遞metadata到后面；

Table ID為1的功能：

• 全局安全或者QoS策略應用
• 決定下一級table跳轉到2還是3

Table ID為2的功能：

• 二層流表轉發到Port或者Tunnel

Table ID為3的功能：

• 三層流表轉發到Port或者Tunnel

跟云平臺的集成

云平臺直接通過盛科提供的（或者用戶自己寫的）插件跟一個集中式的Controller打交道（當然用戶也可以出于可擴展性的考慮自己設計分布式Controller），通過這個Controller的標準OpenFlow接口去控制交換機，大量的工作（抽象信息翻譯成流表）是在插件里面做的。這種架構的一個好處是可以兼容不同廠商的設備，只要這些設備都能支持云平臺所需要的OpenFlow的能力（比如多級流表），支持足夠數量的Tenant和VM。

Controller跟TOR交換機之間的消息不僅僅有OpenFlow消息，還需要OVSDB消息，用來創建Tunnel（OpenFlow并不支持創建Tunnel）。

原則上這種架構可以跟任何云平臺集成，我們以O(shè)penStack為例來說明如何將多級流表SDN TOR交換機集成到云平臺中。

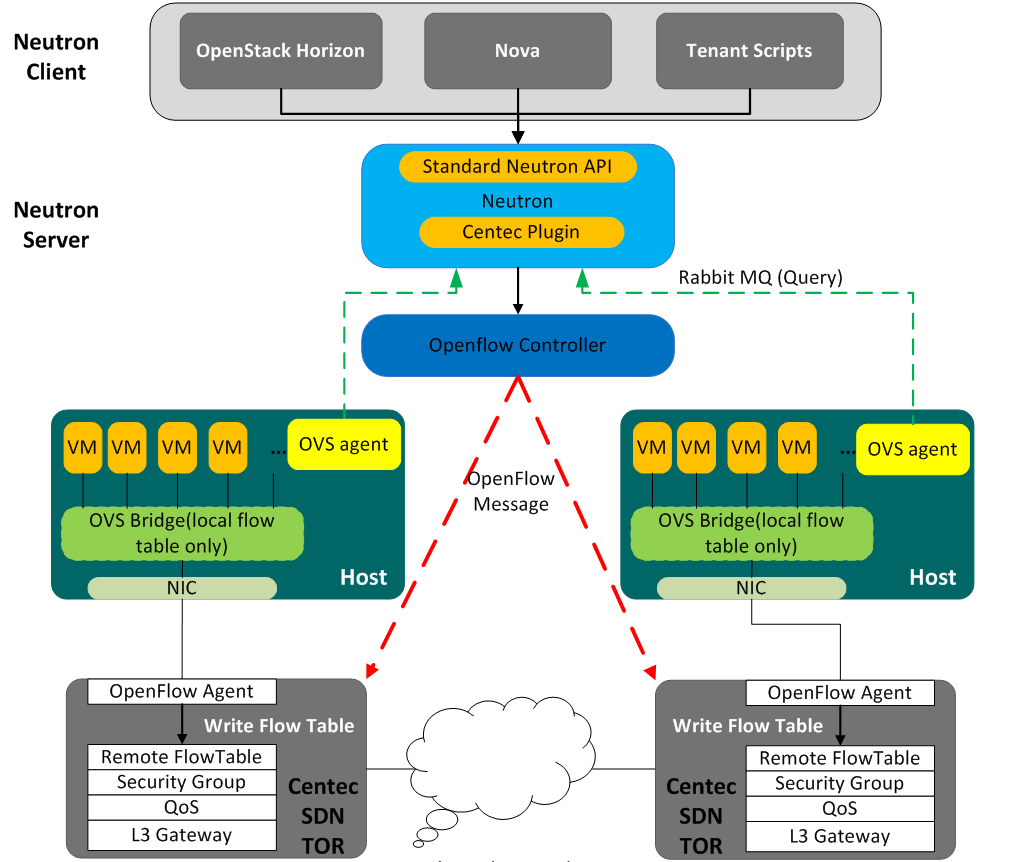

如下圖所示，計算節點上的OVS Agent跟盛科 插件之間只有Query消息，是OVS Agent主動發過來查詢VlanId/TunnelId的。所有的流表項配置消息都僅僅發生在Controller和SDN TOR之間，將Neutron Server所需要控制的節點數量從Hypervisor的數量級降低到TOR的數量級，可以大大緩解控制面的壓力，提高云平臺的可擴展性。

總結

SDN時代的網絡，不再是以設備為中心，而是以應用為中心，應用驅動網絡變革。這就需要很多深度定制的工作，云計算網絡尤其如此。OpenFlow協議設計了多級流表，一直以來我們都沒看到有什么典型的應用場景。本文所介紹的這個例子，可以算是OpenFlow多級流表的一個絕佳實踐，我們能看到這個方案帶來的明顯的優勢。

1. 它基于標準的OpenFlow接口，可以防止廠商鎖定，只要廠商支持OpenFlow多級流表，且能支持相應的匹配字段和編輯動作。
2. 讓Server專注于計算，將流表查找、Tunnel加解封裝、QoS、Security Group等網絡處理功能都Offload到TOR，可以大大減輕Server負擔，提升網絡性能。
3. 分布式L3 Gateway的設計，特別是將L3 Gateway做到TOR上，可以避免集中式L3 Gateway帶來的single point failure的風險，并消除它的性能瓶頸。而且是將router功能做在TOR而非hypervisor，可提升路由性能。
4. 將云平臺需要控制的網絡節點數量從Hypervisor的數量變?yōu)門OR的數量，降低了一個數量級，有效減輕云平臺的可擴展性壓力。特別是在VM遷移的時候，需要去更新的節點數量降低一個數量級。
5. 可以很好地支持非虛擬化環境。
6. TOR仍然可以對用戶數據應用策略，進行監控，極大緩解了純軟件方案帶來的網絡不可視問題。
